Металлочерепица правильный монтаж

Подготовка к монтажу металлической черепицы

Волнистые металлические листы популярного ныне покрытия оснащены двойной защитой от атмосферных атак. Стальные профилированные заготовки сначала погружаются в емкости с горячим цинком, благодаря чему на поверхности образуется противокоррозионная пленка. Затем внешнюю сторону материала покрывают цветной полимерной оболочкой, выполняющей эстетическую и защитную функции.

Однако обе степени защиты не смогут противостоять нападкам осадков и бытовых испарений, если кровельный пирог устроен с нарушениями и ошибками. В пространстве под покрытием станет накапливаться конденсат, который медленно, но верно доберется до металла. Увлажнится утеплитель и потеряет свои изоляционные качества. Намокнут деревянные элементы, в результате чего загниют.

Полностью полагаться на легкий вес и внушительную площадь листов материала тоже не стоит: и стропильная система должна быть достаточно прочной, и обрешетка нужна такая, чтобы каждый элемент закреплялся в требующемся количестве точек. Посему к самостоятельному монтажу металлочерепицы следует грамотно подготовиться, т.е. ознакомиться с нюансами сооружения стропильной конструкции, обрешетки и кровельного пирога.

Стропильная система и обрешетка

Металлочерепица применяется в обустройстве холодных и утепленных крыш. Стропильная система для холодного типа может быть возведена из стальных или алюминиевых элементов. Но в приоритете все же древесина, потому что крепить листы покрытия к ней проще. Утепленные конструкции требуют более мощных стропильных ферм, потому что между их ногами будет располагаться теплоизоляция. Применение металла в таких ситуациях нецелесообразно, поэтому теплые крыши устраивают по деревянным стропилам с обрешеткой.

Отметим, что устройство кровли из металлочерепицы возможно на скатных крышах с минимальной крутизной скатов 14º. Оптимальной считается крутизна крыш от 15º до 20º.

В сооружении стропильной системы для теплой крыши с металлочерепицей есть свои правила, это:

• Шаг между стропильными ногами не должен превышать 90см. Минимальное расстояние между стропилами 60см. Если шаг существующей стропильной системы больше указанного верхнего предела, устраивается дополнительная обрешетка из поперечно установленной доски.
• Стропильная система устраивается из доски толщиной 50мм. Рекомендованная высота доски 100 или 150мм в зависимости от толщины теплоизоляции.
• Уложенный в распор между стропильными ногами утеплитель не должен контактировать с традиционной гидроизоляцией. Если толщина утеплителя равна поперечной высоте доски, использованной в устройстве стропильной конструкции, то на стропила вдоль их направления набивается дополнительная контррейка размером 30×50 или 50×50. Она создаст зазор в 3-5см.

С целью обеспечения вентиляции деревянных элементов желательно в стропильных ногах сбоку просверлить отверстия Ø 2-2,5см. Формирование отверстий – процедура необязательная, но настойчиво рекомендованная производителями металлической черепицы. Если есть опасения по поводу ослабления конструкции, располагать их советуют ближе к коньку в два-три ряда с шагом 30см.

Перед сооружением обрешетки, работающей как основа для крепления листов, следует проверить геометрические параметры стропильной системы. Измерить и сверить следует длины диагоналей прямоугольных скатов. На мансардных крышах длины диагоналей каждой части ската отдельно. Проконтролировать нужно горизонтальность свесов и конька, а также расположение внешней поверхности стропильных ног в одной плоскости. Своевременное выявление отклонений в геометрии исключит дальнейшие ошибки.

Убедившись в геометрической безупречности стропильных ферм, можно приступать к сооружению обрешетки, в устройстве которой по аналогии действуют четкие правила:

• Первая решетина – самая нижняя рейка на свесе должна быть выше последующих рядовых реек. Для ее сооружения надо взять брусок толще, чем для рядовых решетин. Например, для нижней рейки 50×50, а для всех последующих 30×50.
• Начальная рейка обрешетки должна быть четко параллельна линии карниза.
• Шаг между первой и второй решетиной 28 или 30см. Шаг между последующими рейками 30, 35 или 40см. шаг определяется расстоянием между поперечными волнами металлической черепицы.
• В процессе устройства обрешетки учитываются сквозные проходки через кровлю и устанавливаются крепежные приспособления для труб.
• В разжелобках, вокруг мансардных окон, дымоходных, фановых и прочих труб устраивается сплошная обрешетка из доски.
• В верхней части скатов к стропилам прибиваются по две доски для обеспечения надежной фиксации карнизной планки. Доски устанавливаются на расстоянии 5 см друг от друга.

Помимо всего прочего, перед устройством обрешетки все деревянные составляющие следует обработать антисептиком и противопожарным составом.

Обрешетка играет не только роль основы для крепления листов, но вместе с тем выполняет еще одну весьма важную работу. Она формирует вентиляционные каналы, по которым воздушные потоки циркулируют от свеса к коньку, и обеспечивает вентиляционный зазор между гидроизоляционным слоем и покрытием.

Вентиляционные каналы должны оставаться свободными, чтобы воздух без помех поступал под металлические листы и так же выходил. Со стороны свесов и со стороны конька они просто прикрываются перфорированной лентой, предотвращающей попадание пыли и мусора в кровельный пирог.

Конструктивные доски кровли

Карнизные доски используются для усиления ската и придания ему жестокости в случае, если крышу планируется оснастить организованным водостоком или подшить свесы виниловым сайдингом. В ситуациях, когда подшивка выполняется банально доской, необходимости в применении дощатого усиления нет.

Укладываются карнизные доски вдоль свесов в пазы, заранее выбранные в стропилах. Размеры пазов должны соответствовать размерам доски, чтобы плоскость свеса осталась без изменений и высота стропильной системы не увеличилась. Если запланирована установка длинных крюков, применяемых для фиксации водосточного желоба, в карнизной доске выпиливаются пазы для их крепления. Крюки с короткой ножкой привинчиваются только к лобовой доске. Применяются они, когда устройство водосточной системы заранее не планировалось и при ремонте старых крыш. Шаг установки всех типов крюков равен шагу стропильных ног.

Лобовую доску используют, если крыша не имеет организованного водостока. Крепится она к торцам стропил оцинкованными гвоздями. Служит элементом для крепления различных кровельных деталей и аксессуаров, в том числе для подшивания свесов. Торцевая доска служит основой под торцевую планку, последняя закрывает постеленную поверх доски гидроизоляцию. Кроме декоративной функции планка, прибиваемая к торцевой доске, предотвращает дребезжание кровли.

Время подшить свесы

Производители покрытия настойчиво советуют подшивать свесы специально выпускаемыми для этих целей вентилями, например KTV или Vilpe. Для подшивки карнизов рекомендуют сайдинг, профлист или виниловые софиты. Доборы продаются с полным приложением соединительных деталей и с инструкцией. Экономно подшить можно доской, прикрепляемой с зазором для кровельной вентиляции.

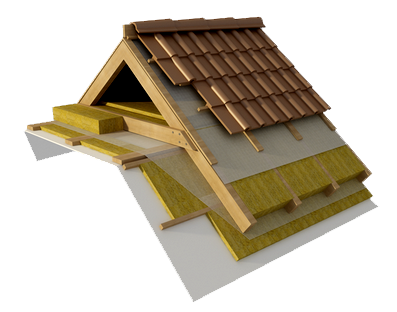

Специфика кровельного пирога

Состав и структура кровельного пирога под металлочерепицу зависит от того, будет утеплена конструкция или нет. В простейшей неутепленной схеме используется только гидроизоляционная пленка. Пароизоляционный барьер применяется, если чердачное помещение предполагается подшить.

Утепленный кровельный пирог включает три стандартных слоя, это:

• Пароизоляция. Располагается со стороны будущего поступления бытовых испарений, т.е. изнутри стропильной системы. Ее работа заключается в защите утеплителя от пара. Полосы пароизоляционного материала настилаются параллельно свесам с нахлестом в 10-15см. К стропилам крепятся степлером, а в единое полотно соединяются клейкой лентой. Между внутренней обшивкой чердака и пароизоляцией следует создать зазор путем установки обрешетки.
• Теплоизоляция. В качестве утеплителя чаще всего используются миниральноватные плиты, толщина которых определяется согласно предписаниям СНиП II-3-79. Материал устанавливается враспор между стропильными ногами. Чтобы обеспечить жесткость установки плиты нарезаются шириной на 1,5-2см больше, чем расстояние между стропилами.

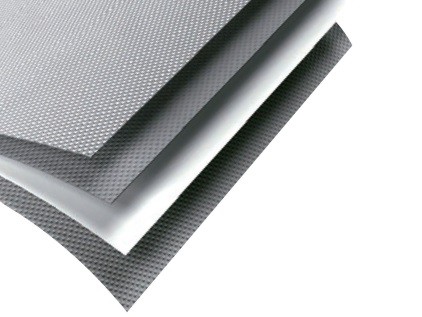

• Гидроизоляция. Нужна она в качестве барьера от атмосферных осадков. Стелют ее с внешней стороны стропильной системы перед устройством обрешетки, стараются устроить сразу после укладки утеплителя, чтоб не намок. Гидроизоляционный материал укладывается, как пароизоляция, полосами с аналогичным нахлестом и способами крепления.

Гидроизоляционный слой стелют так, чтобы его полотно перекрывало линии стен по периметру минимум на 20см. В зонах состыковки скатов, в ендовах укладка производится с перехлестами в 20-30см. По линии конька гидроизоляция обязана иметь разрыв, чтобы не мешать циркуляции воздуха.

Важное условие: в качестве гидроизоляции кровельного пирога при монтаже кровли из металлочерепицы не могут быть использованы битумные водоотталкивающие материалы. Гидроизоляция обязана пропускать пар и конденсат, скопившийся в утеплителе.

Способ устройства водоотталкивающего слоя зависит от применяемого материала:

• Классический вариант гидроизоляции – армированная или неармированная полиэтиленовая пленка, которую необходимо обеспечить двумя вентиляционными зазорами. Первый из них формируется стропильной системой и находится между утеплителем и пленкой, второй – формируется обрешеткой и находится между пленкой и кровельным покрытием. Размер каждого из зазоров 3-5см.
• Супердиффузионная мембрана может прекрасно работать с одним вентиляционным зазором шириной 3-5см. Создается он между мембраной и металлической черепицей. При использовании полимерного материала в разрыве контакта между гидроизоляцией и утеплителем нет смысла. Ведь мембрана способна пропускать излишки влаги наружу, предотвращая попадание внутрь.
• Антиконденсатные материалы с ворсистой поверхностью, предназначенной для аккумуляции влаги. Их ворс быстро проветривается при омовении воздухом, которому следует обеспечить путь. Потому данный вариант также нуждается в двухконтурной вентиляции, как и классика. Применяется преимущественно при обустройстве холодных крыш.

Все типы изоляционных материалов, кроме полимерной гидроизоляции, укладываются с провисанием. Так надо, чтобы при натяжении пленки не разорвало. В укладке с провисанием не нуждается только мембрана – она имеет свойство растягиваться.

Вокруг сквозных проходов через кровлю гидроизоляция заводится на стенки коммуникационных труб на 5-7см. В идеале вокруг труб и прочих ослабленных участков крыши рекомендовано устроить дополнительный гидроизоляционный слой.

Установка деталей перед укладкой покрытия

Перед укладкой металлочерепицы в обязательном порядке устанавливаются:

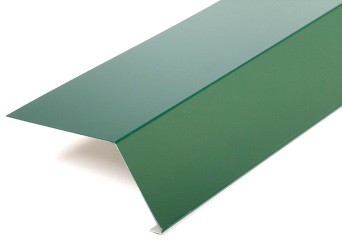

• Карнизные планки, исключающие проникновение в подкровельное пространство пыли и мусора. Монтируют их поверх прикрепленной к торцам вентиляционной ленты и ножек водосточных крюков. Крепятся планки к лобовой и карнизной доске саморезами с шагом 30см. Чтобы от порывов ветра не происходило дребезжание, данные металлические детали устанавливают с натягом.
• Карнизные капельники, которые располагаются под гидроизоляционной пленкой. Нужны они для отвода влаги с гидроизоляции.

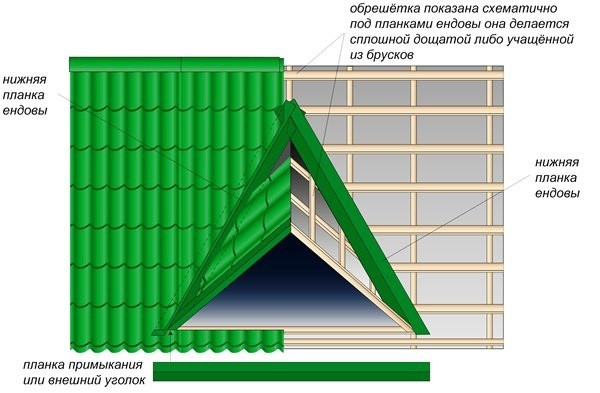

• Нижняя ендова, усиливающая защиту вогнутых углов крыши. Представляет собой металлический уголок, повторяющий форму разжелобка. Монтируется сверху сплошной дощатой обрешетки. Нижний край уголка располагается над карнизной доской. В почти плоских разжелобках дощатый настил оснащается дополнительной полосой гидроизоляции. Нижняя ендова привинчивается саморезами через каждые 30см. Поверх нижней ендовы застилается пористый уплотнитель.
• Защитный обвод вокруг дымоходных труб, пересекающих кровлю. Выполняется с помощью металлических планок обвода, верхний край которых крепится в сформированную в стенках трубы штробу и обрабатывается герметиком. Штробить в шов запрещено! Те же правила действуют при обустройстве примыканий к стенам.
• Молниеотвод, требующийся для безопасной эксплуатации металлической крыши.

В систему молниеотвода входят три основные части. Первая – молниеприемник, представляющий собой стальной или алюминиевый пруток Ø 12мм длиной от 20см до 1,5м. Вторая составляющая токоотвод – это приваренный к молниеприемнику одножильный стальной или алюминиевый провод Ø 6мм. Прокладывают токоотвод по обрешетке и по стенам, выводят к заземлению. Заземление, третья деталь системы, это зарытая на глубине 1,5м железная балка длиной 1,5м или стальной лист площадью 1м×1м, к примеру.

Правила укладки листов металлочерепицы

Перед укладкой профилированных листов надо устроить лаги для транспортировки материала на крышу. Чтобы не поднимать покрытие по одному листу наверху желательно соорудить стеллажи для временного хранения. Еще домашнему мастеру потребуется мягкая обувь, усердие и аккуратность в процессе перемещения по крыше. Исполнителю работ разрешается наступать исключительно лишь в прогибы профилированных волн.

При укладке металлической черепицы продвигаться можно хоть влево, хоть вправо от первого закрепленного листа. Главное, чтобы уложенным сверху листом перекрывалась капиллярная канавка. Ориентир выбора направления укладки – удобство. Однако лучше действовать так, чтобы уложенный сверху элемент сразу подкладывался под крайнюю волну предыдущего и защелкивался капиллярной канавкой. Так он зафиксируется на месте и не сползет.

Типовая последовательность монтажных действий

Непререкаемые правила монтажа металлочерепицы:

• Стартовые листы крепятся к первой решетине через волну сверху поперечной ступеньки покрытия. Нижний их край выходит на 5см за карниз.
• Все последующие крепления листов выполняются в спадах волн снизу поперечной ступеньки.
• Вдоль торцевой доски профилированное покрытие крепится во все волны.

Перед креплением надо тщательно проконтролировать горизонтальность расположения листа. Убедившись в безупречности установки, его временно крепят одним саморезом у верхней кромки в центре. Затем укладывают второй лист, выравнивают его и временно фиксируют аналогичным образом. Выровненные листы скрепляют между собой. Точно так же поступают с третьим и четвертым.

Привинчивание к обрешетке осуществляется, когда уложен и временно закреплен блок из 3-4 листов. Фиксируют блок во всех положенных точках. Не прикручивается к обрешетке только крайний лист, чтобы осталась возможность соединить его с последующим элементом.

Процесс укладки металлочерепичных листов в несколько рядов отличается только тем, что ряды материала предстоит крепить еще и между собой. Листы в высоту наращиваются по вертикали.

Алгоритм укладки на треугольные скаты

Профилированные листы подходят для скатных крыш любой конфигурации. Однако для грамотного устройства вальмовой или шатровой кровли из металлочерепицы действовать придется по другой схеме.

Монтаж листов на скаты треугольной формы:

• Находим центр свеса и прочерчиваем через него центральную ось.
• Берем первый лист и проделываем с ним те же действия.
• Совмещаем оси ската и листа по факту, выверяем горизонтальность и вертикальность.
• Временно крепим лист саморезом в центре у верхней кромки.
• Устанавливаем листы справа и слева от центрального элемента покрытия обычным методом.

После крепления волнистых листов излишки обрезаются.

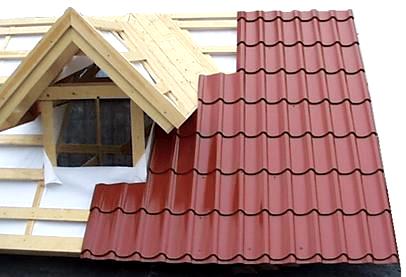

Удобство обрезки с разметкой материала для обустройства ендов, треугольных, трапециевидных и косых скатов, обеспечит самодельный «черток». Сооружают его из четырех досок шириной 10 см. Доски располагаются параллельными парами и соединяются между собой по шарнирному принципу. Простое приспособление поможет точно очертить обрезаемые сегменты.

Завершающие монтажные работы

После укладки волнистого покрытия с легкой душой можно приступить к завершающим штрихам:

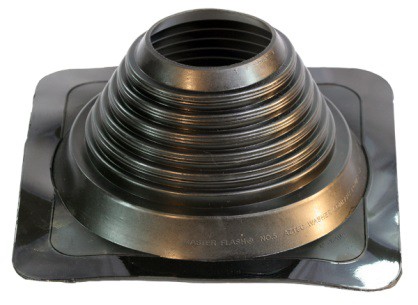

• Установить проходные элементы вокруг труб, антенн и прочих коммуникаций. Все составляющие кровельного пирога в точках пересечения герметизируются клейкой лентой. Стыковые швы заполняются герметиком.
• Привинтить торцевую планку к торцевой доске саморезами через 50-60см.

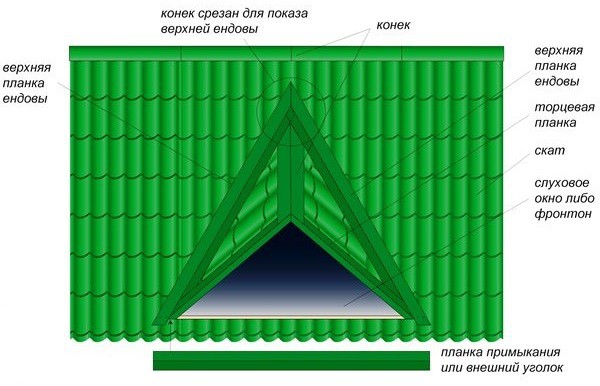

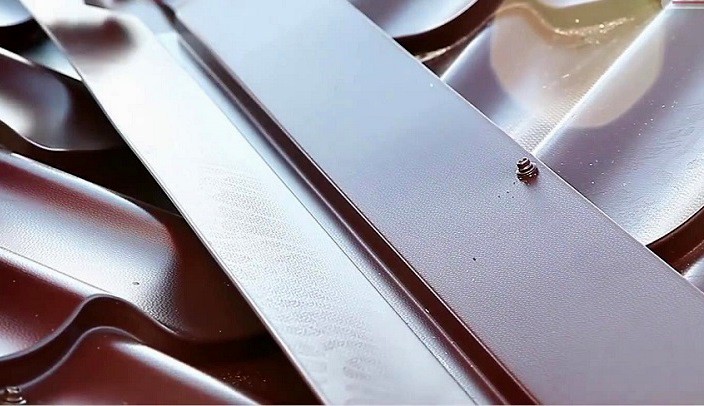

• Прикрутить верхнюю планку ендовы, настелив перед тем на покрытие саморасширяющийся уплотнитель.
• Соорудить конек. Для этого область конька снаружи оклеивается гидроизоляцией марки Металролл или Фигароль. Вентиляционные каналы должны остаться открытыми. Фиксируется конек саморезами к обрешетке, крепеж следует завинтить через выпуклый гребень. Торцы конькового элемента закрываются заглушками.

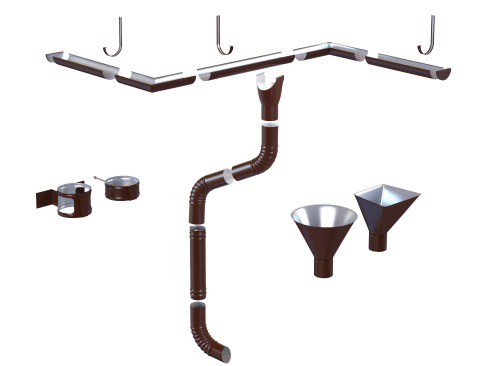

По уложенному покрытию монтируется водосточная система, снегозадержатели, лестницы для обслуживания и ограждения, если планировались.

Отличным закреплением информации об устройстве на крыше прочной кровли из металлочерепицы своими хозяйскими руками станет подробная видео-инструкция:

Нюансов в устройстве крыши с металлической черепицей немало. Однако чего-либо сверхсложного в технологии нет. Ознакомиться с тонкостями устройства и соблюдать их необходимо, чтобы вновь не пришлось менять кровлю на следующий вариант.

Плюсы и минусы кровельного материала

В основе изделий лежит стальной лист толщиной 0,45-0,55 мм. Он оцинкован и имеет специальное покрытие на основе полимеров. Стоимость продукции может варьироваться в зависимости от толщины металла и типа защитного слоя.

Можно наглядно оценить внешние данные материала

Перечисление достоинств

Выделить в первую очередь необходимо следующие преимущества:

• эстетическую привлекательность;
• стойкость к атмосферным воздействиям;
• доступную стоимость;
• легкость основных элементов.

Широкие возможности в дизайне обеспечиваются многообразием профилей и цветов

Обратите внимание! Полимерные покрытия выполняют не только защитную, но и декоративную функцию, так как их цветовая гамма может варьироваться в достаточно широком диапазоне.

Немногочисленные недостатки

Так как листы имеют небольшую толщину при достаточно больших размерах, риск повредить их при небрежном монтаже все же существует. При соблюдении всех правил целостность элементов нарушить сложно.

Чтобы не сломать листы при подъеме, рекомендуется использовать бруски

Другим недостатком является появление шумового эффекта при сильном дожде во время эксплуатации. Однако при правильной звукоизоляции жилого пространства этот минус полностью исключается.

Инструкция по монтажу металлочерепицы: пошаговое выполнение работ

Погрузка и выгрузка изделий может осуществляться вручную, но в ходе работ должно быть привлечено определенное количество человек. Обычно требуется 1 человек на 1,5-2 погонных метра длины листа. То есть при разгрузке металлических фрагментов протяженностью 6 м должно присутствовать 3-4 человека.

Устройство гидроизоляции и фиксация контрольных брусков

Если между стропилами будет укладываться теплоизоляция, то гидроизоляционный материал должен присутствовать в любом случае. Он крепится скобами к несущей части крыши. Полотна расстилаются поперек стропильных ног с напуском не менее 15 см по всем скатам.

Укладка гидроизоляция под обрешетку

Непосредственно по стропилам прибиваются бруски 50х50 мм, обеспечивающие вентиляционный зазор между гидроизоляцией и кровельным материалом. Для фиксации применяются гвозди не менее 90 мм.

Схема, при которой обеспечивается качественная вентиляция

Правильный монтаж обрешетки под металлочерепицу

В качестве обрешетки обычно используется обрезная доска толщиной 25 мм и шириной 100 мм, но конечный выбор будет зависеть от шага стропил. Элементы крепятся к брускам 50х50 мм при помощи гвоздей длиной не менее 70 мм. Расстояние между досками зависит от длины волны применяемой металлочерепицы.

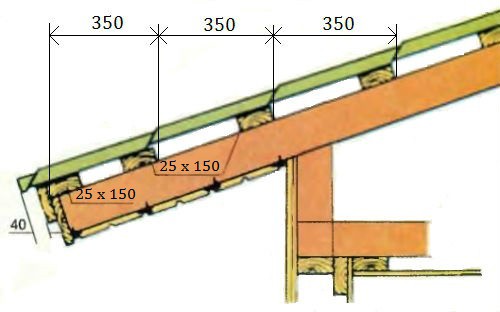

Шаг обрешетки популярных видов металлочерепицы

В месте установки конькового элемента рекомендуется установить две планки вплотную друг к другу. Это упростит монтаж конька на металлочерепицу. Таким же образом следует поступить в местах крепления ендов. Нижняя доска обрешетки должна быть выше остальных на высоту волны. Обычно толщины вагонки хватает для компенсации перепада.

Обрешетка готова к укладке кровельного покрытия

Установка деталей, монтирующихся до листов

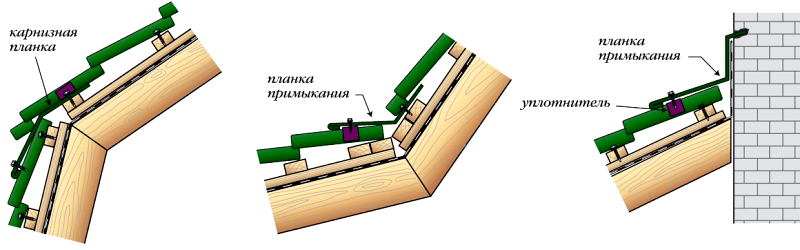

Для защиты вентилируемого пространства под кровлей от проникновения влаги и уличного мусора выполняется монтаж карнизных планок металлочерепицы. На торцы брусков 50х50 мм дополнительно должна быть закреплена вентиляционная лента.

Карнизная планка фиксируется к обрешетке

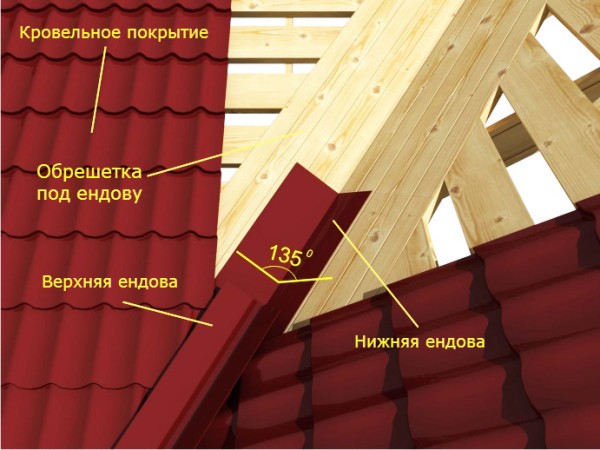

При установке ендовы осуществляется укладка универсального уплотнителя. Нижний край элемента должен находиться на поверхности карнизной доски. При стыке по горизонтали делается напуск не менее 30 см.

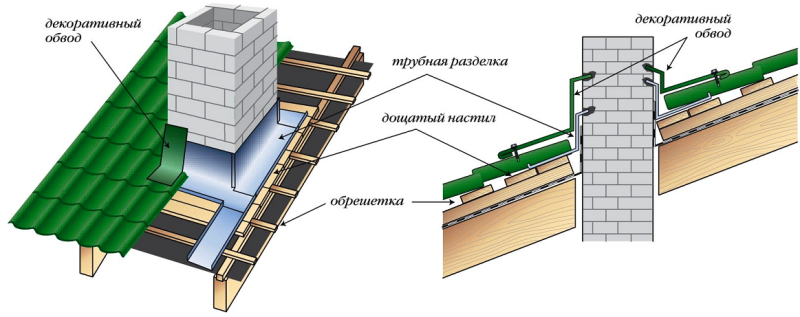

Обводка кирпичного дымохода подразумевает вывод гидроизоляционной мембраны не менее чем на 50 мм. В самой трубе проделывается штроба, глубина которой должна составить минимум 15 мм. Вода отводится в ендову, расположенную в непосредственной близости.

Схема обводки дымоходной трубы

Процесс укладки и крепления листов

Все листы необходимо выравнивать по горизонтали с выпуском за обрешетку 50 мм. При фиксации металлических элементов следует придерживаться следующих пунктов:

• саморез необходимо устанавливать в прогиб волны, где лист прилегает к обрешетке;
• к нижней доске крепление осуществляется над ступенькой непосредственно через волну;
• вдоль края ската крепежные детали вкручиваются в каждую волну.

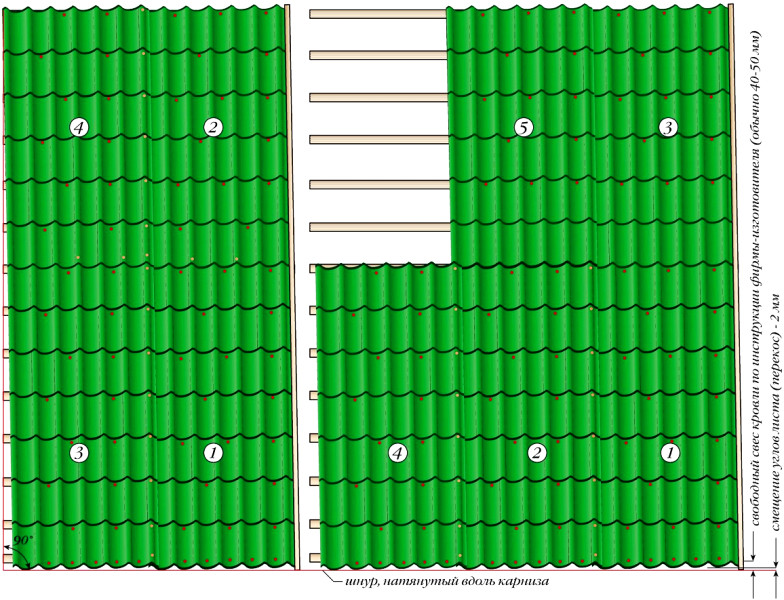

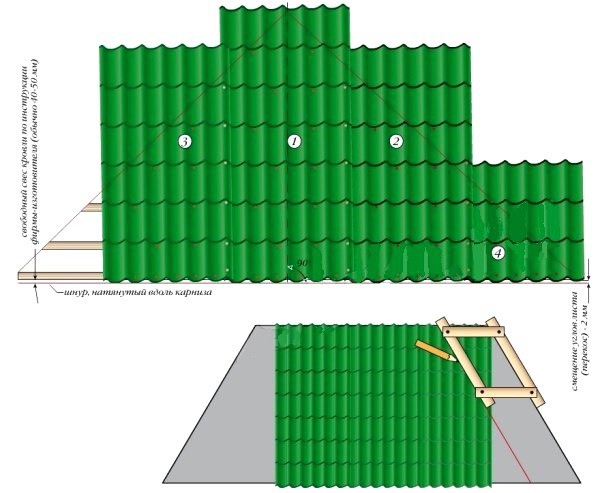

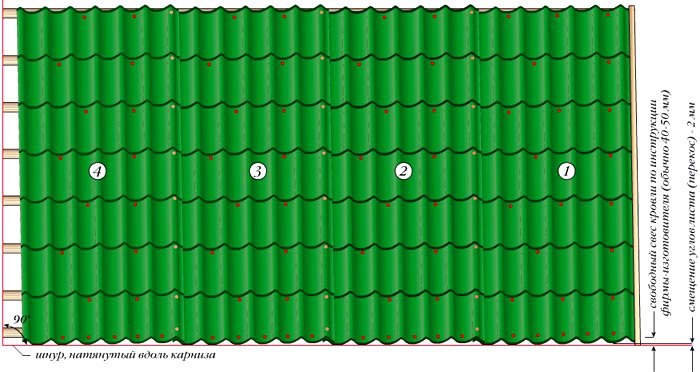

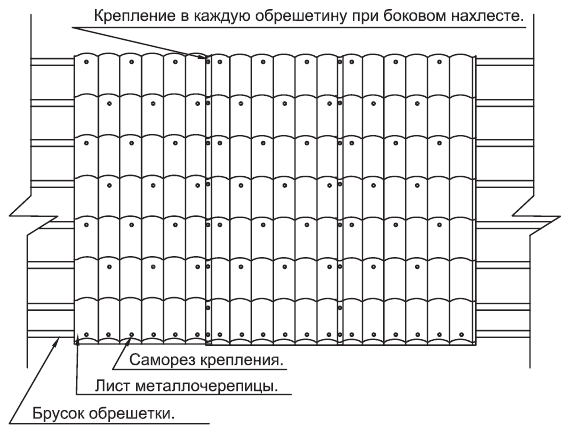

Схема расположения и фиксации листов

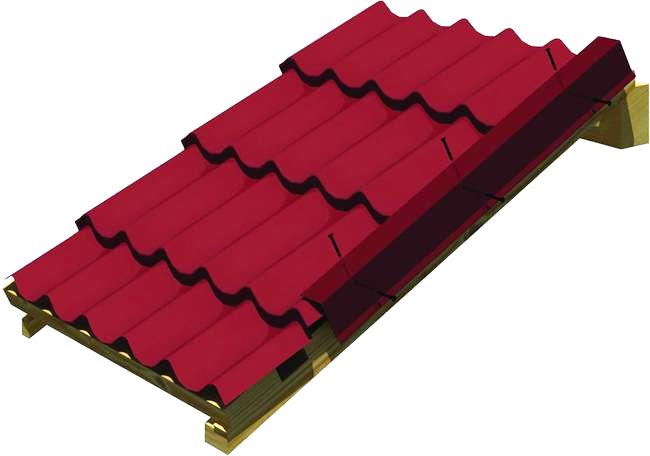

Инсталляция торцевых планок и конька

Элементы для закрытия торцевых стыков монтируются по направлению от карнизного свеса к коньку. Напуск на соседние планки должен составлять 10 см. Рекомендуемый шаг между крепежными деталями – 35 см.

Боковой край листов закрывается торцевой планкой

Что касается конька, то он фиксируется в верхний гребень каждой второй волны. При наращивании элементов оставляется напуск не менее 15 см. По всей длине крепится самоклеющаяся уплотнительная лента.

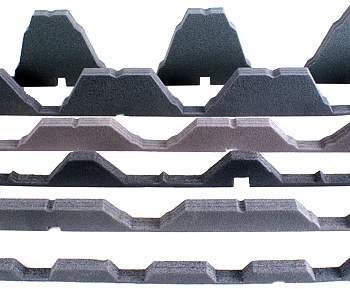

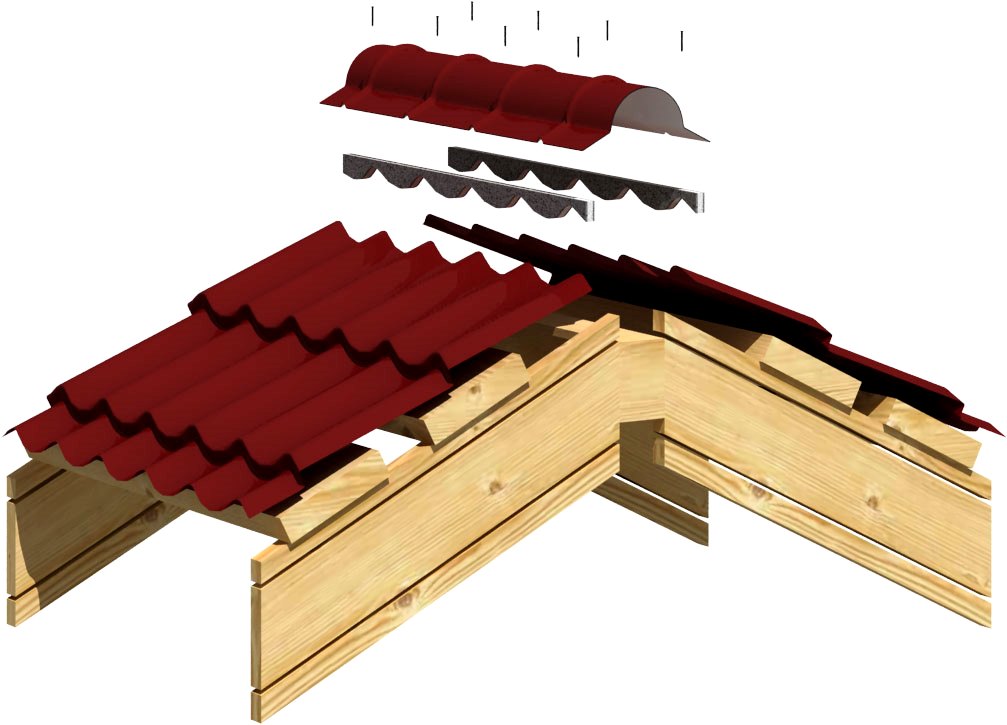

Расположение уплотнителя непосредственно под коньком

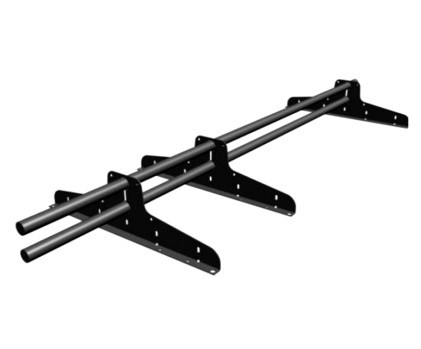

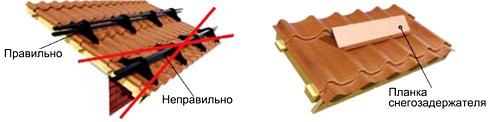

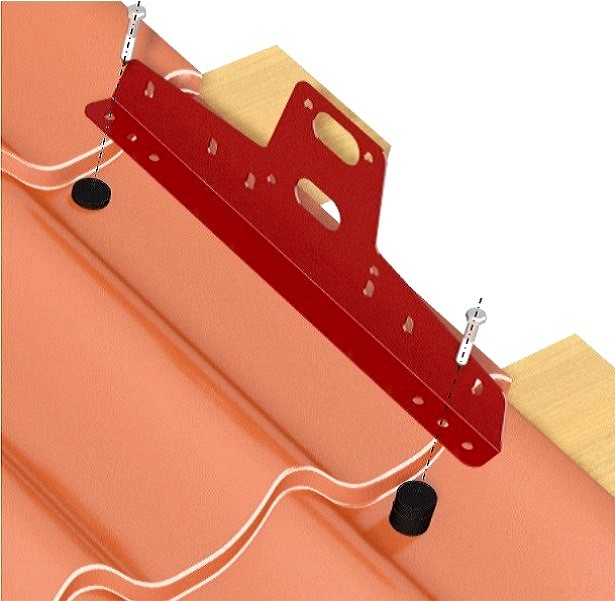

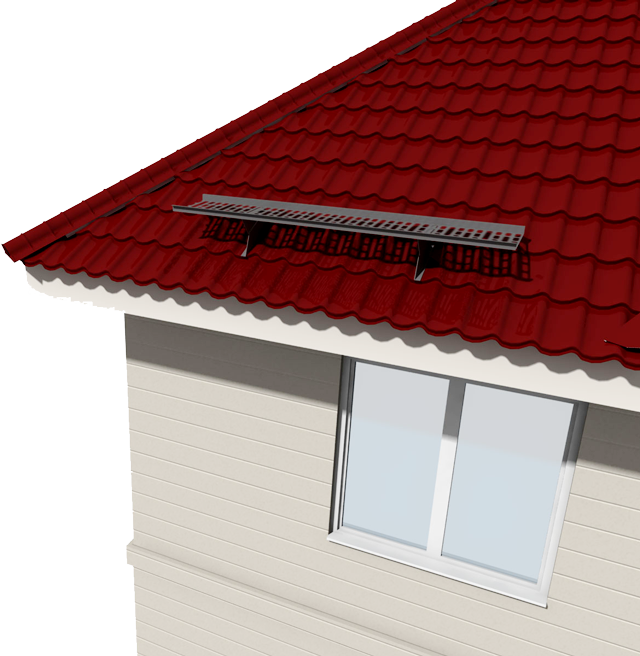

Дополнительная инструкция по монтажу снегозадержателей на металлочерепицу

Число элементов для удержания снежных сугробов на крыше подбирается с учетом геометрии крыши. В зонах большого скобления снега может быть установлено два ряда металлических профилей. Снегозадержатели пропускного типа являются оптимальным решением для индивидуальных строений. Они крепятся с использованием длинных саморезов к самой обрешетке через кровлю. Расстояние между точками фиксации обычно колеблется в пределах 50-100 см.

Снегозадержатели располагаются по краю скатов

Инструкция по монтажу металлочерепицы

Общие положения

Транспортировка металлочерепицы

При выборе транспортного средства для транспортировки металлочерепицы необходимо обратить внимание на длину кузова транспортного средства: она должна быть не менее длины пачек с изделиями.

Ограничения по скоростному режиму — 80 км/ч.

В целях безопасности и исключения возможности повредить изделия и транспортное средство, листы необходимо закрепить по всей длине.

Разгрузка и перемещение металлочерепицы

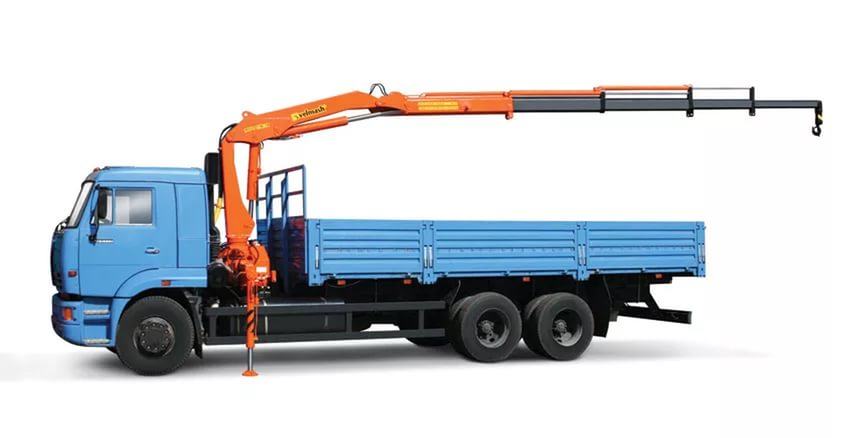

Погрузка и выгрузка упаковок с металлочерепицей осуществляется при помощи специальной подъемной техники с мягкими стропами.

Проследите за тем, чтобы место выгрузки было сухим и чистым.

В случае ручной разгрузки необходимо исходить из расчета 1 чел. на 1,5-2 м.п. Осуществлять подъем и перенос листов рекомендуется в вертикальном положении, тем самым снижается вероятность деформировать изделия.

Во избежание появления царапин и вмятин на поверхности, старайтесь не бросать листы и не перетаскивать их волоком.

Хранение металлочерепицы

При длительном хранении листы металлочерепицы необходимо убрать в сухое, хорошо проветриваемое помещение.

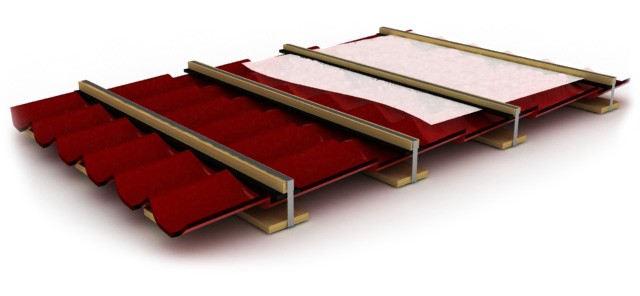

Листы рекомендуется укладывать на плоскую поверхность. Если Вы убираете листы на длительный срок, то под них необходимо подложить ровные брусья.

Если нет возможности хранить металлочерепицу в помещении, то необходимо организовать этот процесс снаружи: уложите пачки под наклоном так, чтоб при осадках вода не задерживалась на листах, а стекала с них; накройте листы водонепроницаемым материалом.

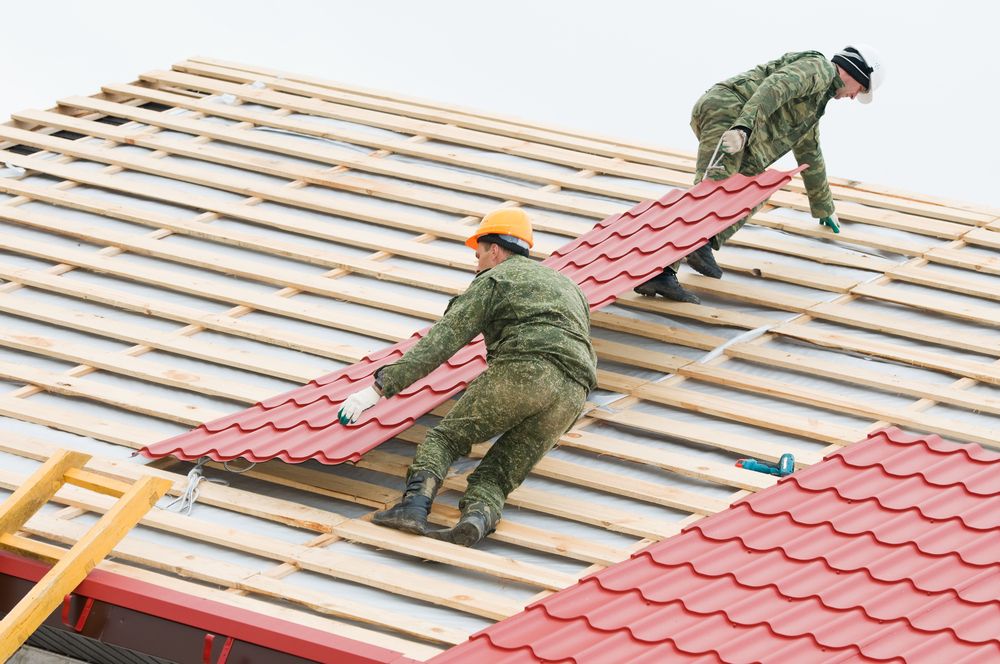

Техника безопасности при монтаже металлочерепицы

Монтаж кровли из металлочерепицы – достаточно сложный и многоэтапный процесс.

Работать необходимо в перчатках, без спешки, которая может привести к серьезным травмам и порче материала.

Ни в коем случае нельзя стоять под листами во время их подъема и перед крепежом. Рекомендуется использовать страховочный канат при работе на кровле.

По кровле необходимо передвигаться в обуви на плоской мягкой подошве. Желательно, чтоб подошва была ровной, иначе в нее могут забиться мелкие камни и другой мусор, что в процессе работы может привести к повреждению кровельного покрытия.

Как поднимать металлочерепицу

Поднимать металлочерепицу рекомендуется краном или манипулятором на поддоне, чтобы избежать растяжки металла и его повреждения.

Следите за тем, чтобы угол подъема металлочерепицы соответствовал углу ската.

Если же Вы планируете поднимать и монтировать листы собственными силами, то Вам потребуется больше времени и усилий. Прежде всего, Вам будет необходимо привлечь к работам как минимум двух работников. Чтобы не допустить деформации и перегиба листа, они должны его транспортировать строго в вертикальном положении.

Категорически запрещается тащить металлочерепицу волоком и бросать ее.

Для того, чтобы поднять листы металлочерепицы на дом, установите специальные лаги. Для этого возьмите широкие доски, их длина должна быть немного больше высоты стен дома. Установите доски к основанию крыши под наклоном. Листы уложите на лаги и при помощи охватывающих веревок подтяните их на крышу. Проследите за тем, чтобы внизу находился человек, который сможет проконтролировать весь процесс поднятия металлочерепицы на кровлю, в т.ч. правильность размещения листов на лагах, чтобы при необходимости поправить их и подтолкнуть.

Если Вы планируете осуществлять подъем листов без лаг, то соорудите строительные леса или помосты.

Передавать и принимать листы необходимо строго в вертикальном положении.

Мы не рекомендуем Вам проводить монтажные работы в плохую погоду и при сильном ветре. Существует риск получения травм и падения листа металлочерепицы, что, соответственно, приведет к его повреждению.

Резка листов металлочерепицы

Для резки кровельных листов обычно используют:

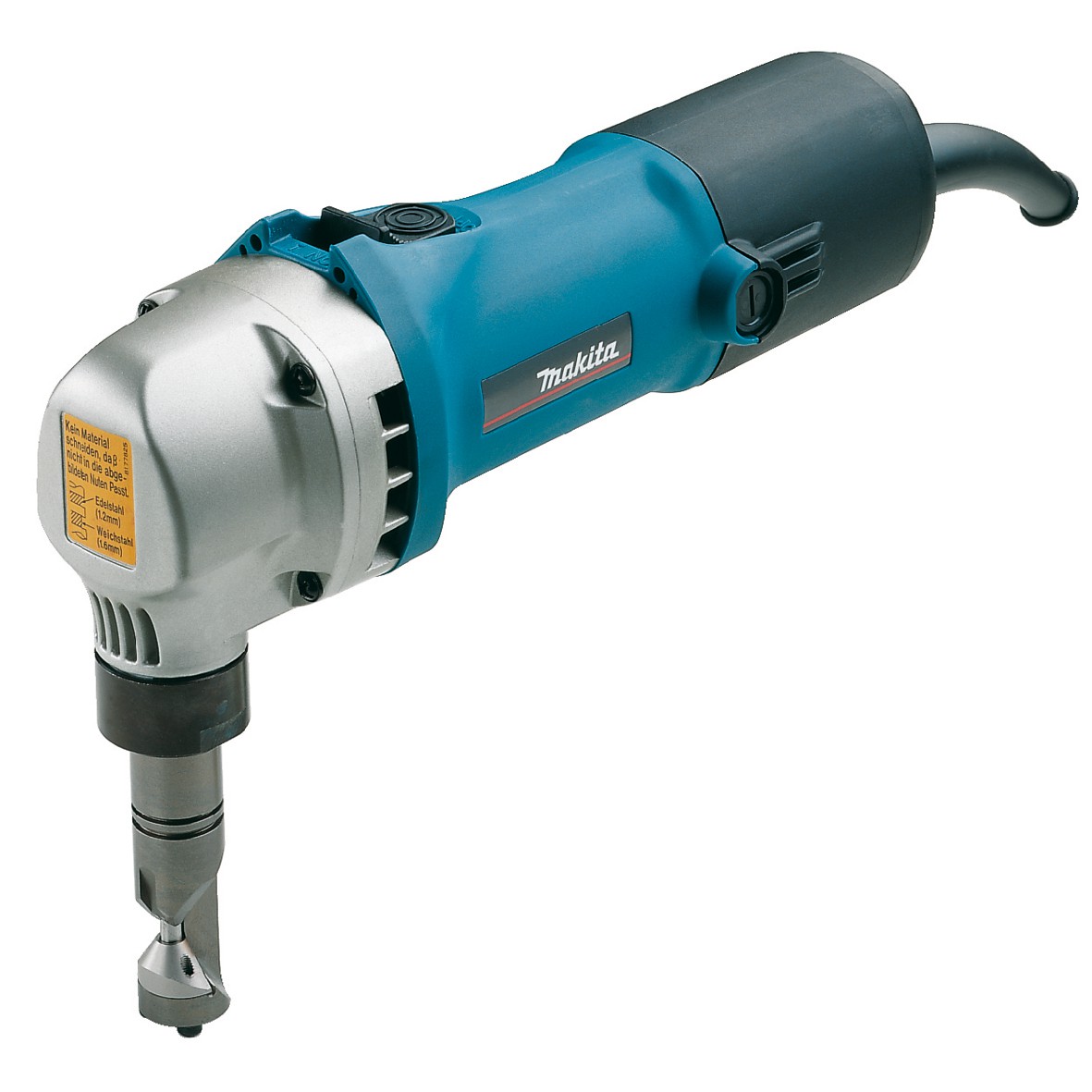

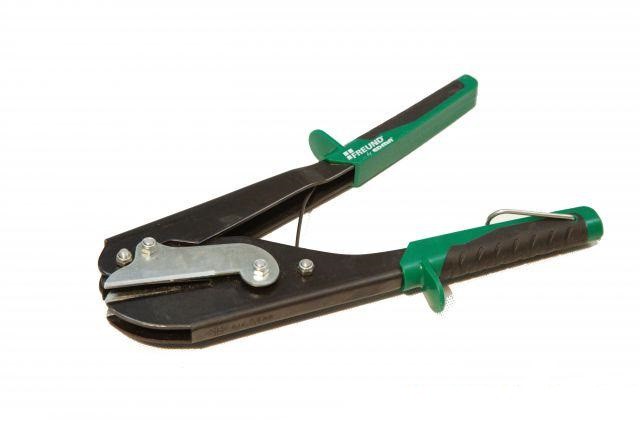

· электрические высечные ножницы по металлу,

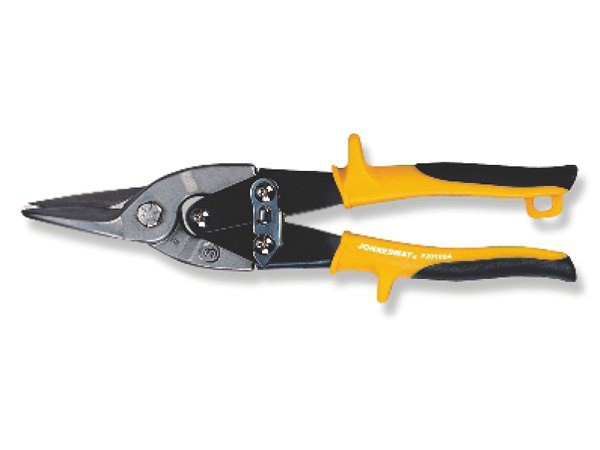

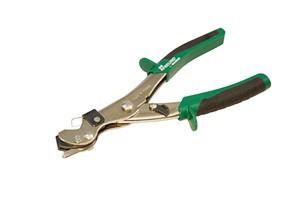

· ручные ножницы по металлу,

· дисковую электропилу (требуется специальный отрезной диск из твердого сплава с обратным углом и мелким шагом),

· электрический лобзик (требуются специальные пилки по металлу).

Преимущественно рекомендуем Вам использовать ручные ножницы по металлу и электрические высечные ножницы по металлу. В отличие от других инструментов они не сжигают полимерное покрытие, препятствуя образованию коррозии.

Категорически запрещается использовать болгарку, т.к. при нагревании листа разрушается оцинкованный слой, а летящие горячие металлические стружки повреждают поверхность листа.

Обработка срезов листа после их резки

После нарезки листов необходимо удалить все металлические опилки, иначе они со временем начнут ржаветь и, таким образом, повредят поверхность листов металлочерепицы.

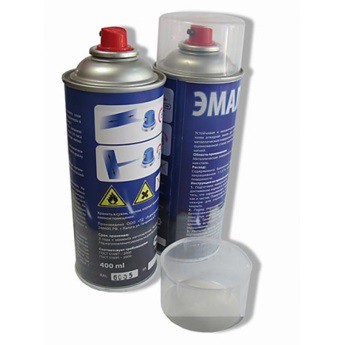

Срезы листа после их резки следует обработать краской из баллончика с целью продления срока службы.

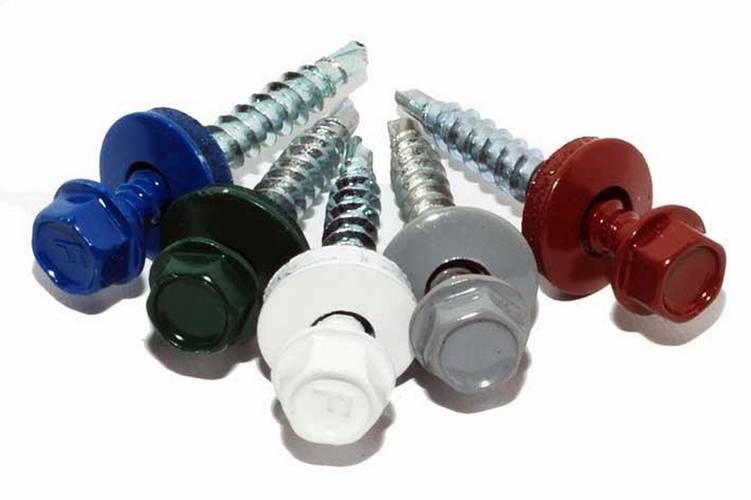

Крепежные материалы (саморезы)

Для крепления профилированных оцинкованных листов (металлочерепица, профнастил) разработаны специальные саморезы, которые изготавливаются из закаленной стали с прокладкой из EPDM-резины. На 1 кв. м в среднем требуется 5-8 саморезов.

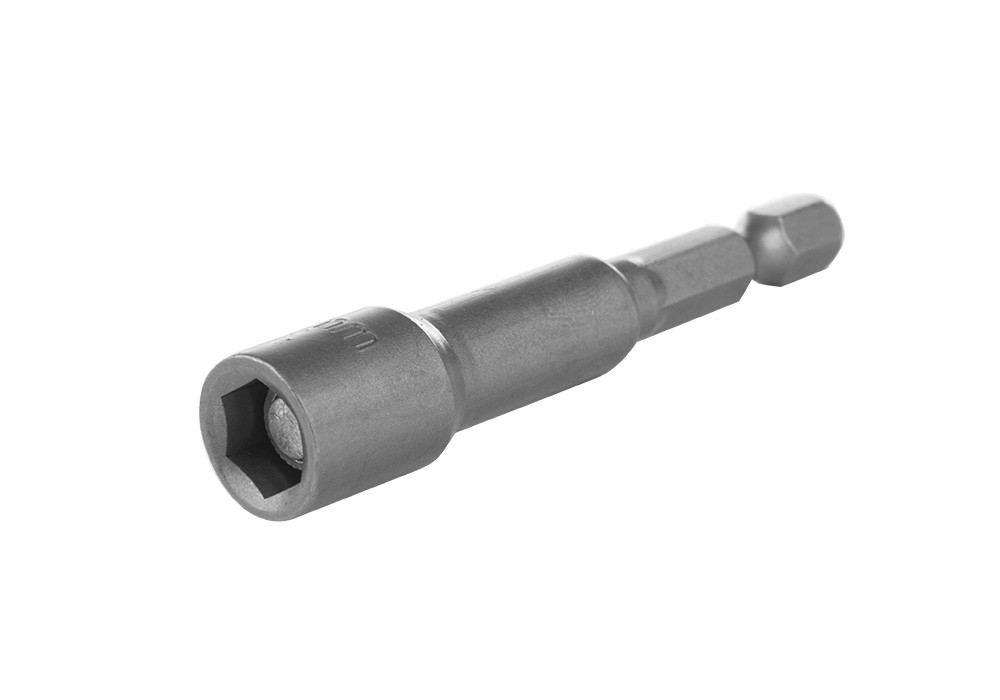

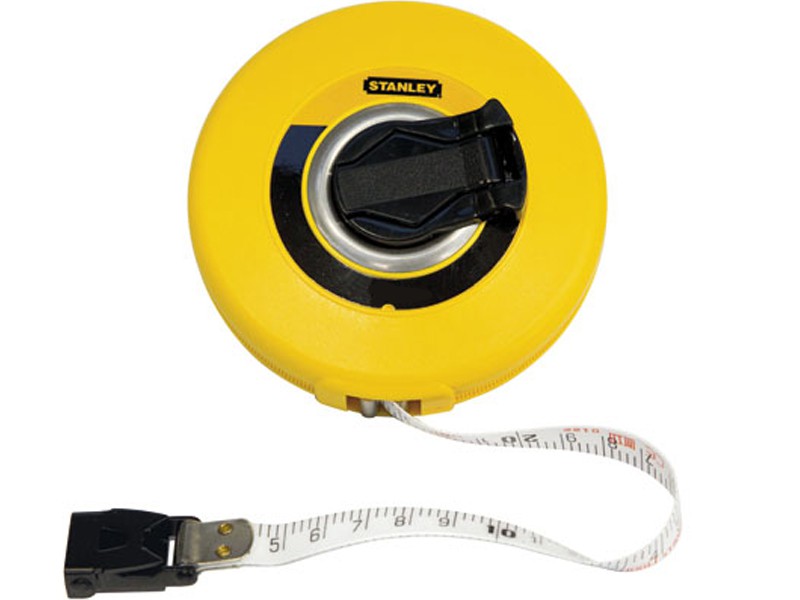

Вам понадобятся инструменты:

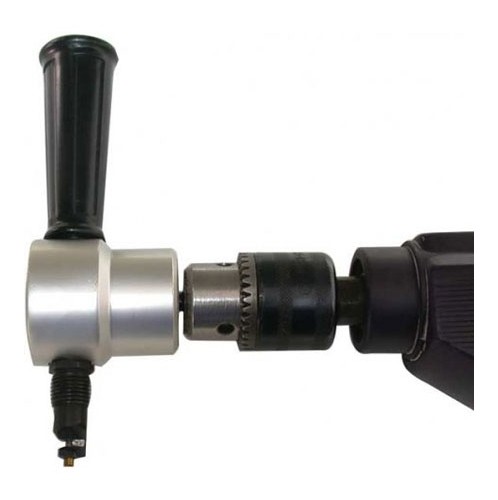

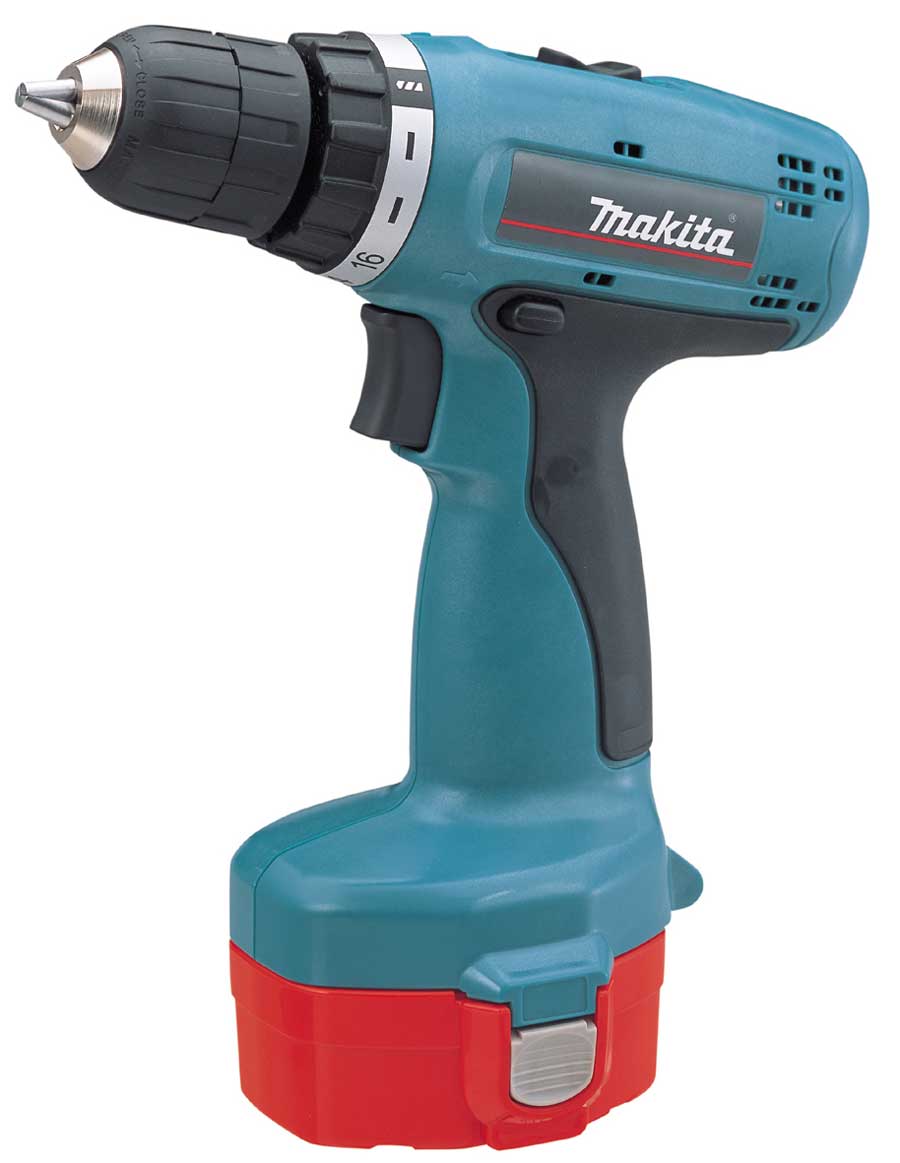

Электрические высечные ножницы	Насадка на дрель для резки металла	Шуруповерт	Клещи «Гофра»
Ручные ножницы по металлу	Ручные просечные ножницы по металлу	Насадка на шуруповерт 8х45	Рулетка с тряпичной лентой

ВНИМАНИЕ! Запрещается использовать абразивный круг (болгарка) при резке металлических изделий с полимерным покрытием. Подобные инструменты повреждают покрытие, тем самым способствуют образованию коррозии металла.

Монтаж металлочерепицы

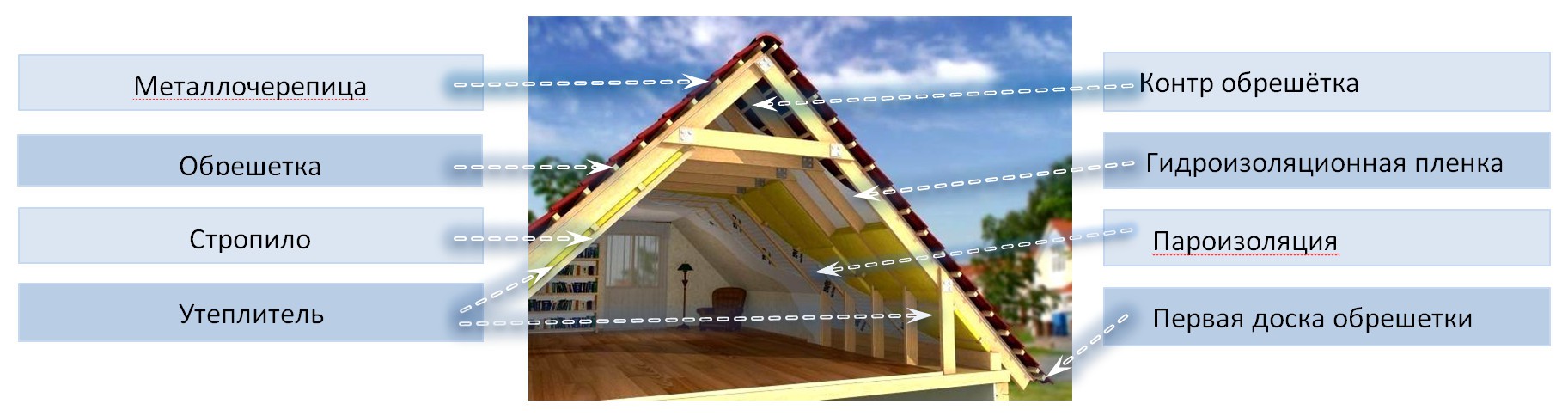

1. Кровельный «пирог»

Кровельный «пирог» представляет собой большое количество слоев, каждый из которых выполняет определенную функцию. Очень важно подобрать качественные материалы и грамотно их смонтировать для того, чтобы обеспечить надежность и долговечность кровли.

2. Укладка утеплителя

Листы утеплителя рекомендуется нарезать шире требуемого размера на 10-15 мм. Утеплитель плотно укладывается враспор между стропилами в шахматном порядке для устранения мостика холода.

Следите за тем, чтобы влага не попадала на утеплитель.

3. Установка гидро- и пароизоляции

Пленки гидро- и пароизоляции укладывают по стропилам горизонтально от карниза вверх к коньку, делается нахлест не менее 100 мм.

Гидроизоляционная пленка должна быть установлена с наружной стороны, пароизоляционная — с внутренней.

• · При укладке классической гидроизоляционной пленки рекомендуется делать два вентиляционных зазора 30-50 мм: между пленкой и утеплителем, между пленкой и кровельным материалом.

  · Супердиффузионная мембрана укладывается поверх утеплителя, вентиляционный зазор необходим только между кровельным материалом и мембраной.

  · Пароизоляционные пленки необходимо укладывать с небольшим зазором между пленкой и подшивочным материалом. Места пересечения пленок склеиваются специальной лентой. Образовавшиеся в пленках отверстия необходимо тщательно загерметизировать.

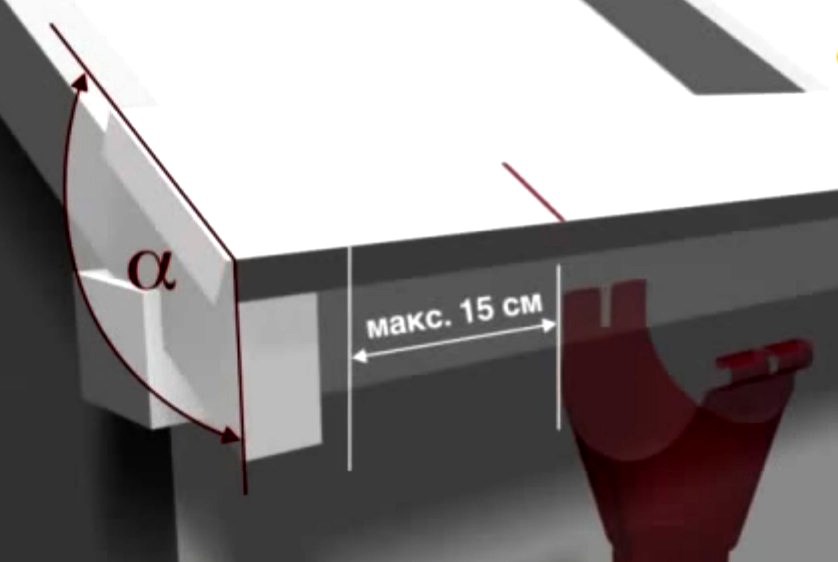

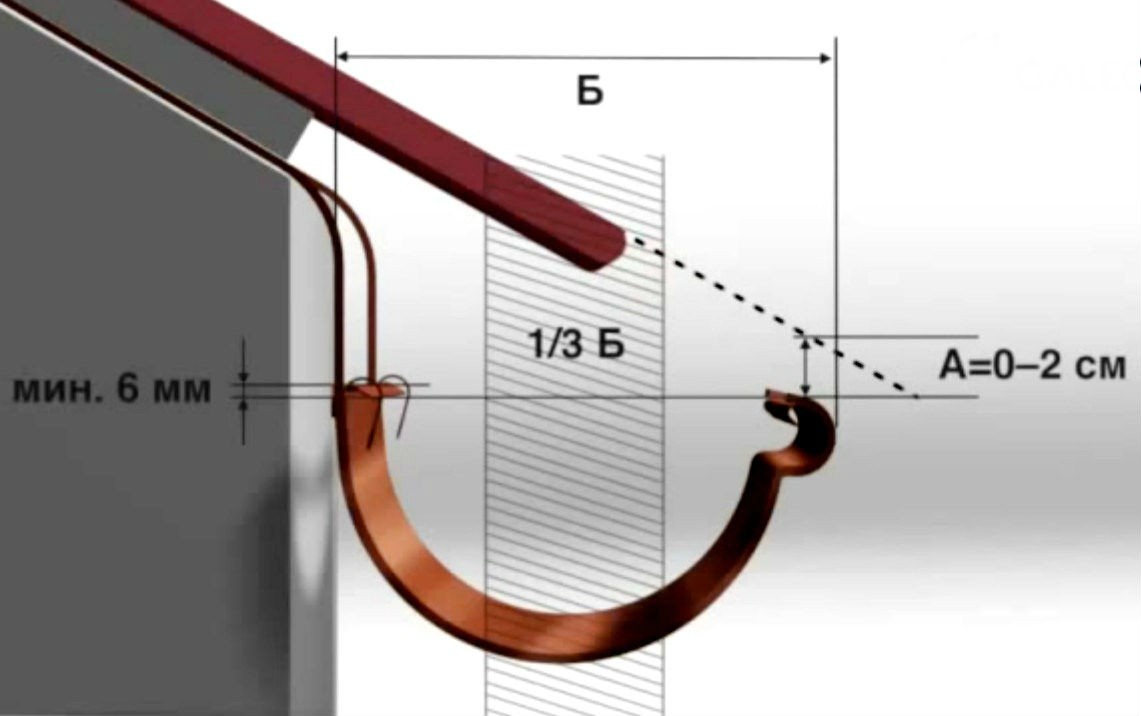

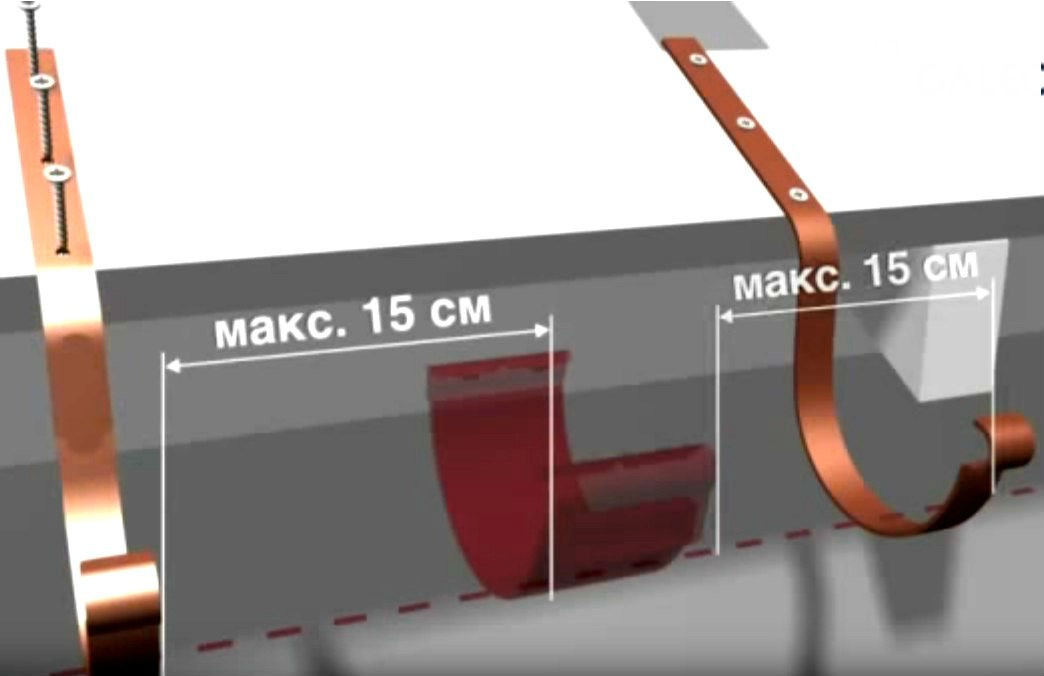

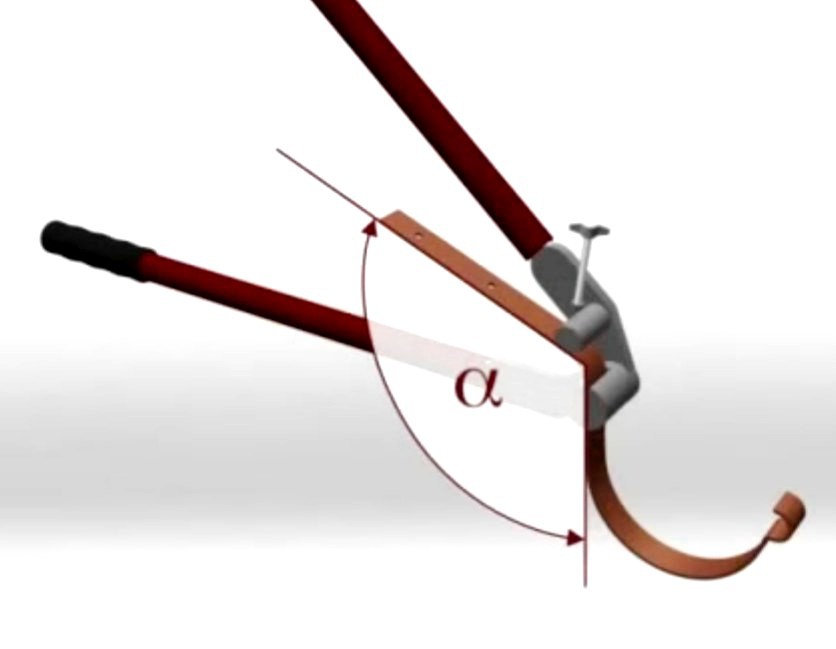

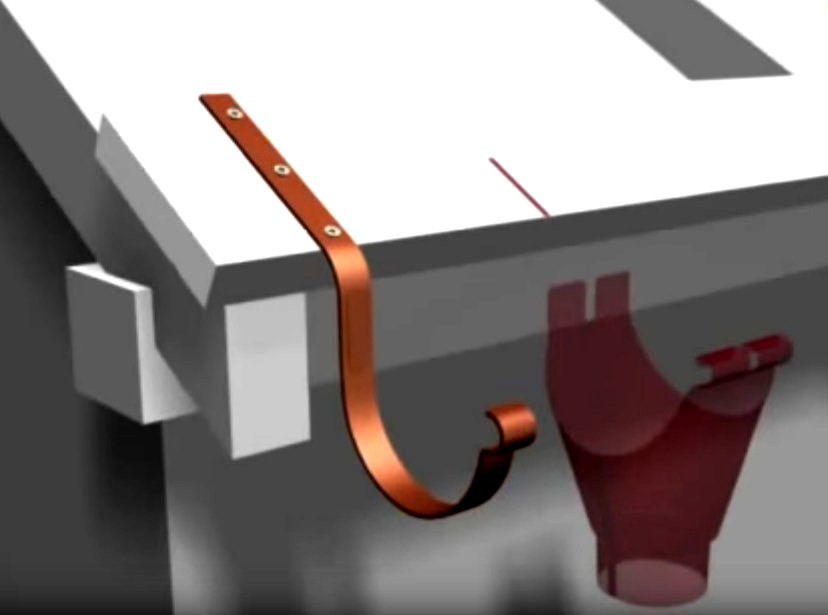

4. Установка крюков желоба

Угол наклона водосточного желоба составляет 3 мм на 1 пог. м желоба.

Прежде, чем устанавливать крюки, разметьте места их крепления, учитывая при этом вертикальное смещение. Длинные крюки следует устанавливать до монтажа кровельного материала. Короткие крюки можно установить на лобовую доску по завершении монтажа всей кровли.

5. Монтаж обрешетки



Перед установкой обрешетки под гидроизоляционную пленку на стропила закрепите капельник, для того, чтоб ушла вся влага с пленки.

В качестве обрешетки рекомендуется использовать дерево или металлический профиль.

Прежде, чем монтировать деревянную обрешетку, ее следует просушить и обработать специальными антисептическими и антипиреновыми средствами.

· Расстояние от края первой обрешетки до края второй – 350 мм; далее расстояние от начала доски до конца следующей – 350 мм.

· Сплошная обрешетка выполняется вокруг дымоходов и мансардных окон, у конька, ендов, вентиляционных шахт.

6. Монтаж карнизной планки



Карнизная планка закрывает подкровельное пространство, придавая эстетичный вид кровле и препятствуя попаданию влаги, мусора, птиц.

Установите карнизную планку на первую обрешетку по нижнему краю крыши таким образом, чтобы перекрывался вентиляционный зазор и нижний край карнизной планки заходил за водосточный желоб.

7. Установка нижней ендовы



Перед установкой нижней ендовы убедитесь, что под ней выполнена сплошная обрешетка. Ендова укладывается на обрешетку снизу вверх с нахлестом 50 — 150 мм в зависимости от угла наклона крыши, ее нижний край должен быть поверх карнизной планки. Ендова крепится к обрешетке по краю таким образом, чтобы уплотнительная лента перекрывала саморезы.

Второй вариант крепления ендовы – использование кляймера.

8. Установка обвода вокруг выхода дымохода

· Первым делом, выведите гидроизоляцию минимум на 150 мм на трубу и приклейте срез к трубе клейкой лентой;

· При помощи нижней планки примыкания выполните защитный обвод трубы, сделайте в трубе штробу, ее глубина должна составлять не менее 15 мм, далее заведите в штробу верхние края планки;

· Отвод воды необходимо вывести в ближайшую ендову; если же ендовы отсутствуют, то отвод ведется до карниза при помощи «галстука» (плоский оцинкованный лист, предназначенный для стока воды);

· После укладки металлочерепицы установите декоративный фартук из верхних планок примыкания, которые монтируются аналогично нижним планкам примыкания, но их верхнюю кромку крепят прямо к стене, не заводя в штробу.



9. Монтаж листов металлочерепицы

Металлочерепица используется на скатных кровлях с уклоном не менее 14 градусов.

Перед началом монтажа МЧ рекомендуем проверить геометрию кровли: осуществить контрольный обмер скатов крыши, проверить ее прямоугольность и измерить диагонали скатов.

Листы металлочерепицы выравниваются по линии карнизной планки строго горизонтально и вертикально по линии фронтона, обязательно делается свес за карниз 50 — 80 мм.

Листы следует крепить в прогиб волны в тех местах, где они прилегают к обрешетке, ближе к ступени.

Старайтесь во время монтажа передвигаться по кровле как можно аккуратнее, желательно в обуви на мягкой подошве. Наступайте в прогиб волны в том месте, где идет прилегание к обрешетке.

1 вариант: Монтаж металлочерепицы по длине листа, равной длине ската кровли



Выровняйте первый лист металлочерепицы четко по торцу крыши и закрепите одним саморезом возле конька кровли.

Если Вы монтируете листы справа налево, укладывайте второй лист внахлест на первый. Если же слева направо, то второй лист металлочерепицы укладывайте под первый.

Третий лист укладывается так же, как и второй.

Вверху бокового нахлеста соедините листы саморезами так, чтобы они могли легко вращаться вокруг самореза, который удерживает у конька первый лист. саморезы не должны быть притянуты к обрешетке крыши.

Вариант 2: Монтаж металлочерепицы, длина листа которой меньше длины ската кровли.



Листы стыкуются с учетом нахлеста по горизонтали 150 – 350 мм в зависимости от угла ската. Вертикальное соединение листов идет за счет стандартного замка металлочерепицы.

Соедините между собой листы с первого по четвертый и выровняйте их по торцу крыши.

Если Вы укладываете листы справа налево, то, первым делом, выровняйте первый лист по торцу и карнизу, затем слева от первого листа наложите второй, не туго закрепите его саморезом. Далее слева от второго листа – третий. Четвертый лист уложите над первым с нахлестом, так же закрепите его саморезом. Слева от четвертого листа слегка зафиксируйте саморезами пятый лист, затем выровняйте все листы по карнизу и торцу и уже окончательно прикрепите все листы к обрешетке.

Вариант 3: Монтаж металлочерепицы на треугольный скат кровли



Если у Вашей кровли скат треугольный, то, первым делом, разметьте его центр и проведите ось через этот центр. Далее проведите такую же ось на листе металлочерепицы и совместите линии осей ската и листа, закрепите этот лист у конька одним саморезом. Остальные листы укладываются по обе стороны от центрального по аналогии с вариантами 1 и 2.

Как закрепить саморезы?



w Саморез крепится в прогиб волны в тех местах, где лист металлочерепицы прилегает к обрешетке;

w Нижние листы металлочерепицы крепят к начальной обрешетине через волну над ступенькой;

w Ко всем остальным обрешетинам листы прикрепляют максимально близко к ступени снизу;

Средний расход саморезов для листов металлочерепицы – 5 – 7 шт. на м2

Средний расход саморезов для доборных элементов — 2-3 шт. на пог. м

10. Слуховое окно



Оформляются выступающие слуховые окна так же, как и стыки скатов.

Сперва уложите нижние ендовы, затем листы металлочерепицы, далее верхние ендовы.

Чтобы избежать попадания влаги между металлочерепицей и верхней ендовой на скате слухового окна, проложите универсальный уплотнитель. Для этих целей также подойдет саморасширяющийся пористый уплотнитель.

Для того, чтобы обеспечить отвод воды, слегка выведите нижние ендовы за линию фронтона. А верхние ендовы немного подрежьте.



12. Установка ветровой доски

Установите ветровую доску по направлению от карниза к коньку, прикрепите ее саморезами к торцевой доске через 350 мм.

Между планками сделайте нахлест 100 мм, при необходимости подрежьте планки.

13. Установка верхней ендовы

Ендова верхняя в большей степени является декоративным элементом, она придает кровле законченный эстетичный вид.

Просто закрепите ее поверх стыков листов металлочерепицы.

14. Установка планок примыкания

При монтаже металлочерепицы обязательно соблюдайте непрерывность гидроизоляции на изломах кровли. Изломы кровли делятся на 2 вида:

— прямые (наружный)

На прямом изломе кровли расстояние между досками обрешетки должно быть минимальным. Для того, чтобы закрыть место излома, слегка сдвиньте наружу лист металлочерепицы. Это расстояние не должно превышать величину свободного свеса. Используйте карнизную планку в качестве сопрягающего элемента. Между этим элементом и листом металлочерепицы уложите универсальный уплотнитель.

— Обратные (внутренние)

На обратном изломе кровли Вы можете использовать в качестве сопрягающего элемента планку примыкания к трубам (стене), ее нужно уложить на нижний скат стороной с завальцовкой. В местах излома постарайтесь по максимуму приблизить друг к другу доски обрешетки. Так же, как и в случае с прямым изломом кровли, уложите универсальный уплотнитель.

Примыкание к стене осуществляется аналогично примыканию к трубе. Гидроизоляцию выведите и поднимите на стену на высоту не менее 150 мм (до штробы). Используйте профильный либо уни­версальный уплотнитель, вид которого зависит от примыкания – сбоку стены или к торцу.



15. Установка конька

Гидроизоляционная пленка в подконьковом пространстве должна быть разорвана на ширину не менее 200 мм по всей длине конька.

Закрепите конек в верхний гребень через волну металлочерепицы в обрешетку с обеих сторон саморезами. При необходимости нарастите конек путем нахлеста.

Для придания эстетичного образа кровли закройте конек с торцов заглушками. Закрепите самоклеющуюся вентиляционную ленту по всей длине конька.

16. Монтаж элементов безопасности кровли



Установка снегозадержателя

Установите снегозадержатели по скатам кровли вдоль карниза. Также смонтируйте снегозадержатели над мансардными окнами в целях сохранения их функциональности.

Вы можете установить снегозадержатели в одну линию «стык в стык», либо в шахматном порядке. Рекомендуем на длинных скатах установить снегозадержатели в несколько рядов. Закрепите снегозадержатели на месте подхода к кровле несущей стены, либо чуть выше к коньку.

Категорически запрещается устанавливать снегозадержатели на карнизном свесе!

Закрепите кронштейн в обрешетке через металлочерепицу саморезами 8*60 мм, отверстия под само­резы уплотните специальными резиновыми прокладками. Под верхнее крепление идет один резиновый уплотнитель, под нижнее – два. Затем вставьте в опоры трубки.



Установка переходных мостиков и кровельного ограждения



Переходные мостики и кровельные ограждения монтируются в соответствии с прилагаемыми к ним инструкциями.

Прежде, чем монтировать данные элементы, под металлочерепицей в местах крепления сделайте сплошную обрешетку.

Оцинкованными саморезами закрепите элементы через кровельные листы в прогиб волны к обрешетке. При креплении саморезов используйте резиновую прокладку.

17. Послемонтажный уход

После выполнения всех монтажных работ обязательно удалите весь строительный мусор, стружку с поверхности кровли. Обработайте баллончиком с краской места срезов, царапин, каких-либо других повреждений.

Хотя бы 2 раза в год проводите уборку крыши от листьев, веток и прочего мусора, попавшего на кровлю. Все эти предметы накапливают влагу, что в дальнейшем ведет к образованию коррозии металла.

Для полной комплектации кровли рекомендуем Вам приобрести:

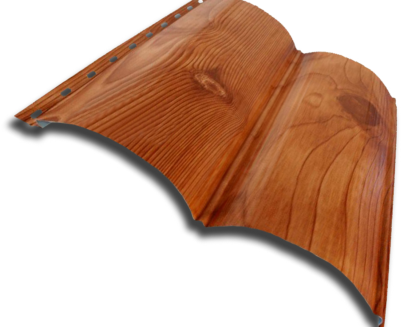

Уплотнитель	Снегозадержатель	Саморезы	Сайдинг
Водостоки	Баллончики для покраски	Проходные элементы	Гидро- и ветрозащитная пленка

Мы предлагаем Вам качественные услуги по монтажу кровли.

Заказывая монтажные работы именно на нашем заводе, Вы получаете:

Ø Профессиональный подход к кровельным конструкциям

Ø Короткие сроки на монтажные работы

Ø Комплексные решения по монтажу и поставке материалов

Ø Модулирование и проектирование кровельных систем по выгодной цене

Ø Бесплатная консультация нашими специалистами в решении нестандартных узлов по устройству кровли и помощь в выборе кровельного материала

Ø Гарантия 2 года на все виды услуг

Ø Отсрочка платежа за оказание услуг по монтажу кровли

У наших специалистов большой опыт по обустройству кровли и фасада строений, они ежегодно проходят обучение у ведущих поставщиков кровельных материалов. Также у нас имеется широкий ассортимент профессионального инструмента, что существенно ускоряет процесс монтажных работ и позволяет сэкономить затраты заказчика.

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементы

Комплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

• планки из стали длиной в 2 м;
• стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 6. Отдельные элементы

Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

Монтаж карнизной планки

Карнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм

Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Монтаж аэроролика

Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

Конек

Конек

Важно! Если наклон крыши превышает 45ᵒ, то следует заранее рассчитать совместимость конкретной модели коньковой планки с этим углом. Если этого не сделать, то последствия могут быть самыми плачевными, вплоть до полной замены кровельного покрытия.

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Ендова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

• установка должна выполняться снизу вверх;
• между черепицей и накладкой не нужно укладывать уплотнитель;
• изделия ложатся внахлест (минимум 10 см);
• саморезы, используемые для фиксации накладок, не должны повреждать ендову.

  Защита ендовы

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Видео – Укладка металлической черепицы

Как крепить металлочерепицу

Как крепить металлочерепицу

Правила крепления металлочерепичных листов саморезами

Схема укладки листов

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицы

Крыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конька

После уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицей

Дымоход на металлочерепице

Дымоход на металлочерепице

Дымоход на металлочерепице

Популярные записи

• Уплотнитель для металлочерепицы

  Уплотнитель для металлочерепицы купить в Оренбурге | Стройиндустрия Главная / Каталог продукции / Кровля /…

• Кровельный аэратор для металлочерепицы

  Как правильно монтировать кровельные аэраторы Кровельные аэраторы – это особые устройства, функция которых заключается в…

• Монтаж двухуровневого потолка

  Монтаж двухуровневого натяжного потолка своими руками Сегодня очень модно устанавливать натяжные потолки в своих жилищах.…

• Металлочерепица камея фото крыш

  Металлочерепица Grand Line Kamea Подбор материалов Часто посещаемые страницы: Профиль Kvinta Профиль Modern Профиль Classic…
