Полипропилен или металлопластик – что лучше для водоснабжения
Выбирая материалы для водопровода, рассмотрим достоинства и недостатки данной продукции при использовании по назначению. Чтобы определить что лучше для водопровода – полипропилен или металлопластик, нужно рассмотреть технические характеристики и свойства материалов.
Смотреть видео
Исходя из этого можно будет обоснованно принять решение, что лучше выбрать.
Металлопластик
Планируя использовать такой вид продукции, следует учитывать следующие обстоятельства:
- Внутренняя поверхность металлопластиковых труб изготавливается из сшитого полиэтилена пищевого назначения, что позволяет передавать по ним питьевую воду.
- Следующий слой состоит из клеевого состава, упрочняющего конструкцию.
- Алюминиевая фольга служит как упрочняющим, так и герметизирующим слоем, поскольку ее края при монтаже свариваются лазером. Это также представляет собой кислородную защиту для передаваемой жидкости.
- Далее следует еще один упрочняющий клеевой слой.
- Наружная поверхность защищается толстым слоем полиэтилена.
Благодаря такому устройству изделие становится очень прочным, оставаясь одновременно достаточно пластичным, чтобы можно было формировать маркированные сети любой степени сложности. Срок службы такой системы декларируется изготовителем не менее 50 лет. При этом важно приобрести качественную продукцию известного производителя, подтвержденную сертификатами качества.
Одновременно изделия из металлопластика имеют некоторые недостатки, выражающиеся следующими обстоятельствами:
- ограничение по температуре составляет не более 75 градусов, что сужает область их применения;
- максимальное давление водопроводной сети не должно превышать 10 атмосфер, иначе может произойти разгерметизация трубопровода;
- основным недостатком водопроводов из металлопластика является широкое применение резьбовых соединений при монтаже, основным недостатком является необходимость регулярного обслуживании системы на предмет обнаружения с устранением протечек;
- такие разводки не рекомендуется прятать внутри стены, чтобы не пришлось вскрывать поверхность в поисках возможной протечки;
- необходимость в использовании уплотняющих материалов в процессе монтажа сетей.
СОВЕТ! Металлопластиковые изделия не следует использовать для изготовления сетей, скрываемых внутри стен. При образовании протечки на резьбовом соединении понадобятся демонтаж поверхности стены.
Полипропиленовые трубы
Но все-таки следует признать более высокую популярность изделий из полипропилена. Причиной тому можно считать следующие обстоятельства:
- В сетях водоснабжения материалы не выделяют вредных веществ.
- Рабочая температура транспортируемой жидкости может составлять до 95 градусов с возможностью кратковременного повышения до 110. Поэтому полипропиленовые трубы для горячего водоснабжения и отопления надежнее металлопластиковых.
Диаметры полипропиленовых труб для водоснабжения позволяют создавать сети с размером в диапазоне от 16 до 110 миллиметров. То есть, их можно прокладывать как на наружных, так и внутренних конструкциях. Гомологический ряд размеров представлен следующими показателями: 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 миллиметров. Стандартная длина составляет 6 метров.
- Максимальное давление водопровода из полипропилена может составлять до 20 атмосфер.
- При качественно монтаже не происходят протечки жидкости или разгерметизация сети.
- Устойчивость к низким температурам, позволяющая применять при устройстве наружного водопровода открытого вида. Эластичность материала компенсирует изменение объема даже во время замерзания воды.
Но главным преимуществом изделий из такого материала является их значительно более низкая цена по сравнению с другими видами продукции.
К недостаткам полипропиленовых труб относят особенность материала при температуре +140 градусов размягчаться, а при достижении +170 – изделие просто оплывает. При нагревании они способны значительно удлиняться и провисать.
Важно значение для полипропилена имеет качество исходного материала. От этого показателя зависит долговечность, а также надежность изделий. К сожалению, проконтролировать качество в бытовых условиях невозможно.
Смотреть видео
Что лучше, полипропилен или металлопластик для водопровода – решать пользователю этими системами. И выбор зависит от многих факторов, которые приведены выше, но если кратко подвести итог, то для горячего водопровода идеально подойдет полипропилен, а для холодного водоснабжения – металлопластиковые трубы.
Как выбрать полипропиленовые трубы
Пластиковые трубы производятся с соблюдением требований ГОСТа 52145-2003 на полипропиленовые трубы для водоснабжения. Его требованиями руководствуются при производстве продукции из других пластиков.
Смотреть видео
Здесь же регламентируются нормативы на доборные элементы для полипропиленовых трубопроводов. Намереваясь устроить водопровод из полипропилена своими руками, нужно изучить требования этого стандарта, чтобы квалифицировано приобрести все необходимое, а также правильно собрать его в сеть.
Первое, на что нужно обращать внимание при подборе полипропилена для водоснабжения – это его маркировка. Она состоит из нескольких условных обозначений. Одно из них информирует о материале изготовления, а, следовательно, о его свойствах:
- Трубы, для производства которых используется гомополипропилен, обладающий повышенной прочностью. Ему соответствует обозначение РРН. Основное применение – для водопроводов холодной воды, а также систем вентиляции.
- Еще одна маркировка – РРВ. Такие полипропиленовые трубы пригодны для устройства теплых полов, а также для целей, предусмотренных предыдущим пунктом.
- Наиболее распространенным является третий вид. Материалом для него служит рандомсополимер полипропилена, которые обеспечивает использование продукции из такого материала на системах отопления, горячего и холодного водоснабжения.
- Особенный вид, позволяющий использовать их при температурах порядка 95 градусов, обозначается PPs.
Какие лучше выбрать полипропиленовые трубы для водопровода, зависит от конкретного объекта, конструкции системы, а также предпочтений застройщика.
Смотреть видео
Цветовые решения
Это фактор, который, прежде всего, обращает на себя внимание. Полипропиленовые трубы выпускаются в белом, сером, зеленом или черном цветах. Тем не менее, он практически не говорит ни о чем. Единственное отличие предназначено черному цвет – это говорит о его устойчивости к воздействию жесткого ультрафиолетового излучения.
Кроме указанных обозначений на маркировке указывается информация о производителе продукции, размере, ссылка на ОРД ( ГОСТ или ТУ), а также о классе условий эксплуатации изделия.
Схемы разводки водопровода из полипропилена в квартире
Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.
Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.
Смотреть видео – разводка тройниками или коллектором
Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.
Тройниковая схема
Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.
Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.
Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.
Коллекторная схема
Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.
Он представляет собой металлический корпус, от которого устроены отводы для нескольких индивидуальных точек потребления. Их количество может быть двух до десяти. Каждый отвод оснащается шаровым краном, позволяющим отключить воду на нужной консоли.
При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.
При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.
Для монтажа коллекторной системы понадобится значительно большее количество труб, но затраты позволят пользоваться водопроводом с наибольшими удобствами.
Смотреть видео
После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.
Этапы монтажа водопровода из полипропиленовых труб своими руками
Перед началом проведения работ нужно, после тщательных измерений, нарезать заготовки необходимой длины, а также приготовить нужные для сборки фитинги. Монтаж водопровода связан с применением таких комплектующих изделий:
- Муфты – применяются, чтобы удлинить прямые патрубки.
- Уголки – используются на поворотах трубопровода для изменения направления прокладки сети.
- Тройники, крестовины – для устройства разветвлений разводки.
- Обводы – используются для огибания препятствий в местах пересечения элементов водопровода.
Кроме перечисленного выше, можно приобрести другие комплектующие изделия, такие как, кронштейны для крепления труб к стенам, промежуточные краны, переходники с размера на размер и прочие необходимые части.
Соединение элементов трубопровода
Процесс пайки труб с соединительными элементами при монтаже трубопровода не представляет особой сложности, но требует точного исполнения всех параметров процесса.
Смотреть видео
Прежде всего – нужно проверить сочетаемость элементов. Две соединяемые части не должны входить друг в друга в холодном состоянии. Если это происходит, значит, детали бракованные или подобраны неправильно.
Далее, необходимо подготовить паяльник. Для этого на него устанавливаются греющие элементы: к фитингу это дорн, нагревающий его изнутри, к трубе – муфта, греющая конец трубы снаружи. Рабочая температура устройства составляет 260 градусов.
Перед установкой трубы нужно снять на переднем конце фаску по наружному контуру величиной порядка 1 мм под углом 45 градусов. Это обеспечит беспрепятственное прохождение трубы внутрь отверстия фитинга.
Важно не допустить перегрева сопрягаемых поверхностей – под расплавленным слоем должен сохраняться твердый непрогретый материал. Здесь важно выдерживать время нагрева, которое будет приведено ниже.
По окончании прогрева обе части снимаются с паяльника, стыкуются встречным движением рук. В течение нескольких секунд материал застывает, образуя прочное неразъемное соединение.
Признаком правильного соединения является небольшой, порядка 1 мм, буртик внутри и снаружи стыка. Он не будет препятствовать прохождению воды по трубопроводу.
При перегреве деталей внутри соединения образуется «юбка», в значительной степени препятствующая прохождению жидкости. Такое соединение недолговечно.
Используется также способ соединения труб встык, без применения муфт. Такой способ монтажа применяется реже, поскольку требуется достаточно сложное оборудование для торцовки стыкуемых концов, да и надежность стыка ниже, чем при использовании фитингов.
Для успешного соединения паяльник должен быть надежно, устойчиво закреплен на верстаке. Его готовность к работе опреде6ляется по цвету индикаторной лампочки, если она красная, значит, прибор нагревается, горение зеленой свидетельствует о достижении рабочей температуры.
В процессе монтажа часть элементов собирается в отдельные секции на верстаке, это легко и удобно. Но установку собранных секций в систему приходится выполнять, удерживая инструмент на весу. Здесь трудно обойтись помощника.
Применяется также способ холодной сборки с использованием клеевых составов на основе сильнодействующих химических растворителей полипропилена. При его нанесении на поверхности деталей происходит размягчение материала.
При этом состоянии отдельные части соединяются в нужном положении. Поскольку растворитель очень летуч, он быстро испаряется и наступает обратная полимеризация, из-за которой происходит соединение деталей. Способ клеевого соединения имеет большое количество ограничений, его использовать нужно осторожно.
Оборудование и инструмент для монтажа трубопровода
Перед тем как произвести разводку водопровода в квартире своими руками из полипропилена, нужно приобрести все необходимое для производства работ. Нам понадобятся:
- Устройство для пайки сопрягаемых деталей с набором дорнов и муфт соответствующих размеров. Обычно с паяльником продается оснастка для ряда размеров от 16 до 53 миллиметров. Более крупные размеры в квартирных системах водоснабжения практически не используются.
- Специальные ножницы для резки труб. Они обеспечивают ровный перпендикулярный торец. Ножницы должны быть острыми, без заусенцев и искривлений. Разумеется, можно отрезать патрубок обычной пилой. Но при этом случае не гарантируется перпендикулярность реза, а также его чистота, не говоря о заусенцах.
- Зачистка (шайвер) чтобы удалить алюминиевую фольгу на металлопластике.
- Острый нож чтобы удалить заусенцы, а также изготовить фаску на конце трубы.
- Перчатки термозащитные. Их обычно продают в комплекте с паяльником. Они изготавливаются из замши, надежно защищают руки от горячих деталей.
- Понадобится также мерительный инструмент (рулетка, линейка), а также маркер для производства разметки.
Монтаж полипропиленового водопровода, при условии качественного производства работ, может понадобиться в очередной раз приблизительно через 50 лет, поэтому приобретенное специфическое оборудование и оснастка могут считаться непроизводительными затратами. На этот случай уже предоставляются услуги проката с посуточной оплатой.
Трубы полипропиленовые для холодного водоснабжения или узлы из них соединяются в таком порядке:
- Подготовить склеиваемые поверхности. Для этого нужно очистить их от загрязнений, обезжирить изопропиловым спиртом.
- Перед установкой трубы на муфту паяльника, на нее наносится поперечная метка, до котрой трубу нужно установить в соединении. Продольная метка на обеих частях наносится с целью ориентации детали при сборке. Важно погрузить полипропиленовую трубу до поперечной метки и совместить метки как можно точнее. Время на эту операцию исчисляется секундами.
- После нагрева, детали сопрягаются по меткам, при этом допускается небольшой проворот детали вокруг оси для точной установки, но это должно быть сделано очень быстро.
- Окончательное остывание стыка происходит в течение нескольких минут.
Нормативные показатели выполнения операций при пайке полипропилена приведены в таблице:
Операции при пайке | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
Размер участка сварки, мм | 13 | 14 | 16 | 18 | 20 | 23 | 26 |
Время нагревания, сек | 5 | 5 | 7 | 8 | 12 | 12 | 24 |
Длительность переустановки и соединения, сек | 4 | 4 | 4 | 6 | 6 | 6 | 8 |
Время фиксации соединения, сек | 6 | 6 | 10 | 10 | 10 | 20 | 30 |
Длительность полимеризации и остывания стыка, мин | 2 | 2 | 2 | 4 | 4 | 4 | 6 |
При сварке тонкостенных деталей из полипропилена, например PN10, нужно уменьшить время нагрева вдвое, но длительность фиксации остается прежней.
Если пайка выполняется на холоде при температуре ниже +5 градусов, время нагрева нужно удвоить. ПКак выбрать полипропиленовые трубыри качественном монтаже срок службы полипропиленовых труб водоснабжения составляет порядка 50 лет, а на сетях отопления – не менее 25.
Чтобы качественно сделать монтаж, если нет опыта работы с таким материалом, постарайтесь приобрести несколько недорогих фитингов. Они понадобятся, чтобы отработать и закрепить навыки пайки стыков в процессе монтажа.
Учитывая прочностные и механические характеристики металлопластиковых или полипропиленовых труб для водопровода, то можно прийти к выводу, что они сходны по большинству показателей. Поэтому, в силу объективных обстоятельств, преимущество отдается чаще всего полипропилену, поскольку этот материал заметно дешевле. Но выбор за вами!
- Калькулятор расчета уклона канализации
- Установка водосчетчиков в квартире своими руками
- Каркас гаража из профильной трубы: чертеж
- Муфта для соединения пластиковых труб
- Таблица пайки полипропиленовых труб и виды сварки

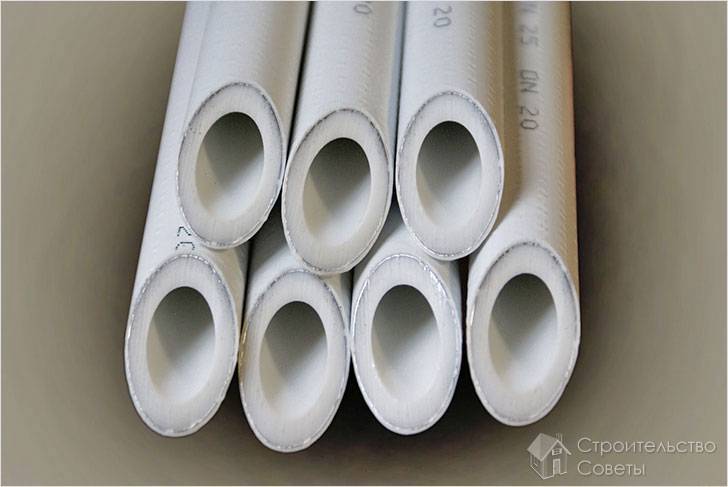

Виды труб
При строительстве чаще всего используются 3 варианта труб:
- Маркировки PN10, предназначенные для проведения холодной воды;
- Маркировки PN20, предназначенные для систем канализации, подведения теплой и горячей воды;
- Маркировки PN25, предназначенные для отопительных систем.
Два последних вида – трубы PN20 и PN25 усилены с помощью армирования, что и позволяет им без деформации проводить теплую и горячую воду.
При приобретении важно обратить внимание на состояние материала: срезы должны быть ровными и чистыми, без наплывов и заусенцев. То же самое касается фитингов, то есть соединительных элементов.
При монтаже используются следующие виды соединительных элементов из того же материала:
- Муфты: соединяют трубы разного диаметра; способствуют переходу с резьбы, как внутренней, так и наружной, на другой вид соединения; соединяют элементы из разного материала. Например, переход с чугуна на полипропилен.
- Угольники: позволяют реализовывать поворот проектируемой системы в 45 или 90 градусов.
- Тройники: помогают организовать разветвление системы и свести три трубы в одну.
Этапы работ
Перед монтажом необходимо убедиться, что ни один приобретенный строительный элемент не имеет загрязнений, наплывов или любых других недочетов. Желательно проводить установку труб при теплой, но не жаркой температуре окружающей среды.
При температуре менее 5-10 градусов работы осуществлять не рекомендуется.
Для монтажа потребуется:

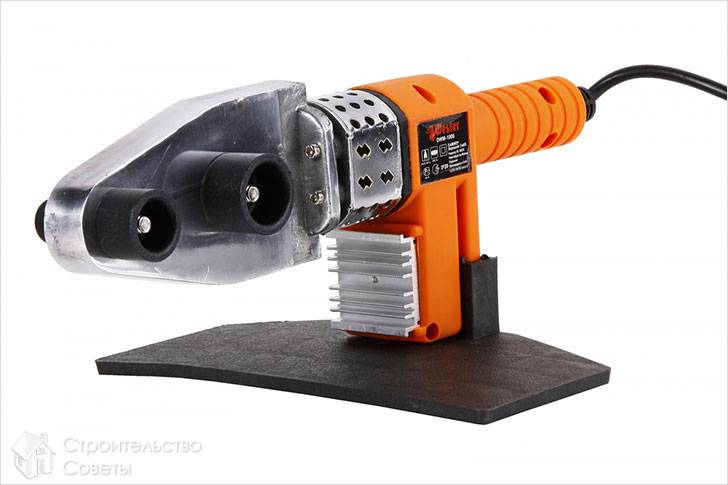

- Аппарат для полифузной сварки с различными насадками.
- Ножницы (ножовка) для резки.
- Нож для предварительной зачистки труб и соединительных элементов или для удаления наплывов.

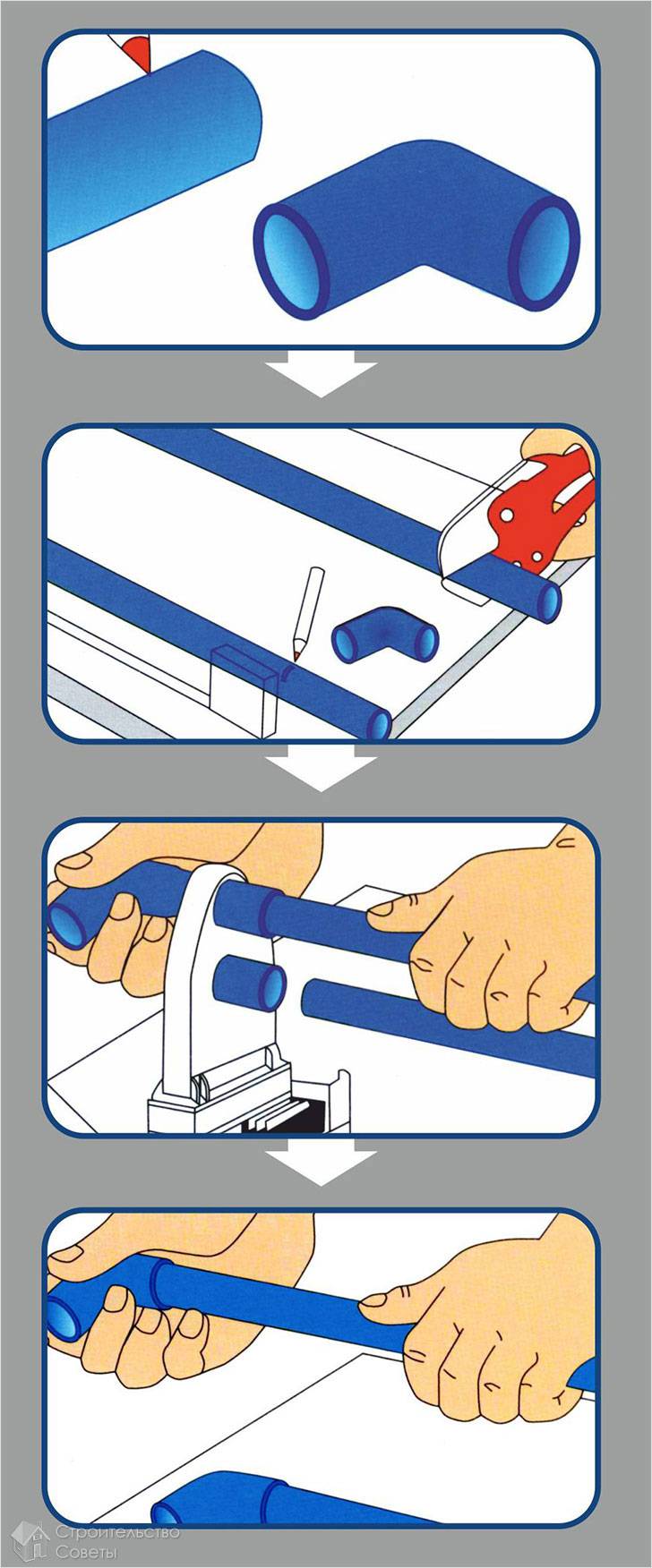

Монтаж начинается с нарезки полипропиленовых труб нужной длины: с помощью маркера отмечают места будущих распилов и подготавливают детали к дальнейшей обработке.
После подготовки нужно подобрать фитинги для отдельных частей. Отметив маркером глубину вхождения определенного фитинга на трубу, можно приступать к сварке.

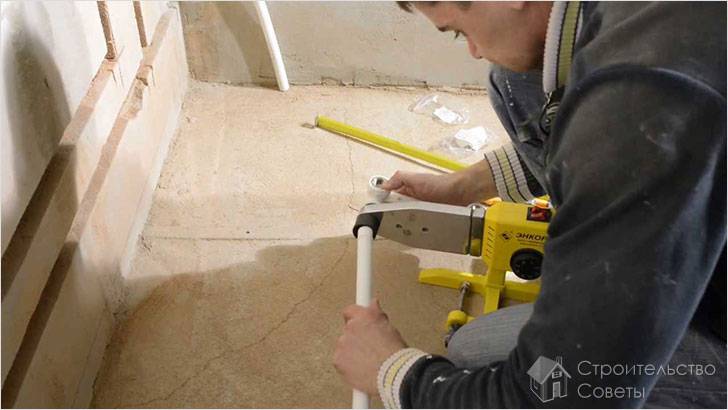

Непосредственно монтаж проводится при помощи сварочного аппарата. Он предназначается для размягчения при высокой температуре определенных частей из полипропилена и последующего соединения их. Для этого его разогревают до 260 – 270 градусов. При достижении нужной температуры на выбранную заранее насадку сварочного аппарата поочередно надеваются подготовленные детали. Первой разогревать следует деталь, имеющую большую толщину.
Подготовленные труба или фитинг должны плотно надеваться на насадку – иначе монтаж будет некачественным.
Время разогрева напрямую зависит от диаметра. Чем меньше диаметр (от 16 до 50 мм), тем меньше длится временной отрезок: от 5 до 15 секунд.
Разогрев обе детали, их аккуратно соединяют по сделанным пометкам, стараясь при этом избегать любых перекосов. Делать это нужно тщательно и быстро: ведь время застывания разогретого полипропилена – не более 30 секунд. За это время нужно не только соединить две детали, но и зафиксировать их до полного застывания.
Любое вращение в это время приведет к деформации части трубопровода.
Соединяя одну деталь с другой, не нужно применять силу в чрезмерных количествах: разогретые детали легко деформируются, а значит, возможно нарушение целостности строительных материалов.
По окончании установки, если потребуется, с помощью ножа можно снять образовавшиеся во время соединения потеки.
Результатом правильно осуществленного монтажа полипропиленовых труб станет бесперебойно действующая система, будь то водопровод, канализация, водяное отопление или дренаж. Все, что потребуется для этого — внимание, точность и тщательность.
Недостатки полипропиленовых материалов
-
Имеют меньшую механическую прочность в сравнении со стальными или медными аналогами. Это следует учитывать при прокладке водопровода в местах оживленного движения транспорта. В таких случаях полипропиленовые трубы следует защищать металлическим кожухом или вставлять в оцинкованную прочную стальную трубу большего диаметра,
-
срок службы материала уменьшается, при температуре горячей воды близкой к температуре кипения, или если в систему горячего водоснабжения подается перегретый пар, что часто бывает в северных районах России и в Сибири, во время сильных морозов зимой;
-
при нагреве длинные участки водовода могут удлиняться за счет расширения и провисать или идти волной. Чтобы этого не происходило для систем отопления и подачи горячей воды используют армированный полипропилен или дополнительно закрепляют трубы.
паяльник для полипропиленовых труб
В продаже можно найти трубы для водопровода диаметром 20–110 мм. Если в многоквартирном доме требуется монтаж водоснабжения или отопления, максимальный используемый диаметр 40 мм. В частном доме или на даче диаметра 20–25 мм вполне достаточно.
Полипропиленовые трубы выпускают 4 видов: PN10 — полипропилен для холодной воды, PN20 — для горячей и холодной воды, PN 20 и PN 25 армированные применяют для монтажа систем отопления и подачи горячей воды. Тип PN 20 армируют стекловолокном, а PN 25 — алюминиевой фольгой. Цифра означает давление (кг/см2), на которое они рассчитаны. Обычно в водопроводах не бывает давления выше 20 кг/см2. Наилучшими качествами характеризуются изделия производства Германии, Чехии, Италии.
Особенности армированных труб
Армированные материалы отличаются от обычных тем, что между слоями трубы или с внешней стороны есть дополнительный слой стекловолокна или алюминиевой фольги. Армирование увеличивает прочность и устойчивость их к повышенному давлению, но уменьшает эластичность и коэффициент теплового расширения. Водопровод из полипропилена армированного подвержен размерзанию. Трубы, армированные стекловолокном, не расслаиваются со временем в отличие от армированных фольгой аналогов.
Производители изделий из полипропилена заявляют их рабочую температуру до 95 °C от точки плавления льда. Сам полипропилен начинает размягчаться при температуре 140, плавиться при 175 °С, выдерживает давление до 35 кг/см2.
Что необходимо для самостоятельного монтажа водопровода?
-
Прежде чем приступить к работе, следует составить план- схему монтажа со всеми размерами. Его можно нарисовать на обычном листке бумаги. В плане наметить места подсоединения сантехнического оборудования, кранов. Следует предусмотреть резервные отводы на случай, если понадобится подключить дополнительное оборудование. Тщательно составленный план поможет рассчитать необходимое количество материалов, приобрести нужные краны и соединения. На входе в водопроводную систему обязательно нужно поставить надежный запорный кран, который будет перекрывать воду в случае необходимости. На входе также устанавливают водосчетчики.
-
Перед монтажом имеет смысл план-схему при помощи карандаша и рулетки схематически изобразить на стенах, где планируется монтаж.
-
Приобрести все необходимые материалы для монтажа водопровода в соответствии с составленным планом.
-
Подготовить все инструменты.
Для работы понадобятся следующие инструменты:
-
ножницы для резки труб или ножовка по металлу,
-
паяльник для полипропилена с набором насадок,
-
зачистка (шейвер) для армированных фольгой труб,
-
острый нож,
-
рулетка и карандаш,
-
термозащитные перчатки (прилагаются к паяльнику).
Как самому монтировать водопровод
монтаж водопровода из полипропилена
Монтаж трубопроводов из полипропилена лучше делать вдвоем с напарником, особенно на труднодоступных участках. Если напарника нет, можно сделать работу одному, но отдельные составные части водопровода заранее предварительно подготовить.
Монтаж водопровода в квартире начинают от стояка, в частных домах – от основного коллективного водопровода или колодца с водой. Трубы в квартире можно скрыть в подготовленных углублениях в штукатурке, или закрепить на стене при помощи клипс соответствующего диаметра, а затем закрыть коробом из гипсокартона.
Порядок работы по монтажу водопровода
Нарезка элементов
Нарезают полипропиленовые трубы для начальной сборки, готовят фитинги и краны. Режут их специальными ножницами строго перпендикулярно. При нарезке надо учитывать, что часть трубы будет вставлена в фитинг (уголок или удлинитель). Поэтому следует заранее замерить, на какое расстояние она войдет в фитинг. Основное правило на этом этапе – все тщательно промерять и только после этого отрезать. Если нет ножниц, можно резать трубы аккуратно ножовкой по металлу.
Длина области сварки тем больше, чем больше диаметр труб: для диаметра 25 мм ширина сварочного шва 16 мм, для 20мм — 14мм соответственно.
Зачистка элементов соединений
Отрезанные ножовкой или ножницами трубы очищают от пыли, грязи, опилок. Для лучшего качества сварки желательно обезжирить свариваемые участки спиртом или другим растворителем . Если это не сделать, на месте сварки могут быть микроскопические дефекты, которые потом приведут к протечкам на стыках.
Армированные трубы на размер сварочного шва очищают шейвером или острым ножом от армирующего слоя фольги и остатков клея. С торца нужно снять фаску (обновить его).
Сварка элементов
Сварка полипропилена производится при помощи специального паяльника с терморегулятором, температура паяльника 260° С. По диаметру трубы и фитинга подбирают насадку и вставляют ее в паяльник. Когда индикатор покажет, что паяльник нагрелся и готов к работе, в одну руку следует взять фитинг, а в другую трубу. Одновременно с одной стороны насадки вставить трубу, с другой стороны надеть на насадку фитинг до упора и выдержать необходимое время. Время нагрева соединений строго определено. Обычно для диаметра 25 мм оно равно 7 сек, для 20 мм — 6 сек.
После того, как оба элемента прогреются, их снимают с насадки, быстро вставляют трубу в фитинг. Через 5–10 секунд — пластик сплавится. Вращать их при этом нельзя. Надо стараться сразу же вставить нужным образом.
Такое соединение не будет протекать, ток как оно сплавилось и стало одним целым. Так постепенно соединяют трубы, начиная от стояков до конечных сантехнических устройств и кранов. Монтаж труб из полипропилена следует делать не спеша. Очень важно сразу быстро и правильно соединять свариваемые элементы соосно. Ошибки исправляют путем вырезания участка и установки нового элемента на муфтах. Хорошо сваренное соединение не должно отличаться от трубы, должен получиться полипропиленовый монолит.
Водопровод в загородном доме или на дачном участке монтируют аналогичным образом. При сезонном использовании водопровода трубы можно не заглублять в траншеи на глубину промерзания почвы и не теплоизолировать дополнительно. Сварка элементов трубопровода производится так же.
Если выбирать, какие материалы лучше всего подойдут для монтажа систем водоснабжения по соотношению цена/качество и долговечность, то в квартире многоквартирного дома идеальным вариантом будет полипропилен или металлопластик для водопровода, в загородном или дачном доме с сезонным использованием наиболее подходящим будет неармированный полипропилен.
Видео инструкция по сварке полипропиленовых труб:
Почему стоит выбрать полипропилен?
Традиционным материалом для водопроводных труб издавна считалась сталь.
Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.
Галерея изображений Фото из Полипропиленовые трубы в организации водоснабжения Характерные технические свойства полипропилена Способы сборки и соединения трубопроводов Водопроводы для долгосрочной эксплуатации Скрытая прокладка системы водоснабжения Наружный вариант разводки полимерных труб Ассортимент изделий для ХВС и ГВС коммуникаций Устойчивость к кратковременным воздействиям
Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:
- Высокая устойчивость к агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
- Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
- Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
- Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
- Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
- Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
- Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
- Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
- Возможность скрытой укладки трубопровода.
К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения.
Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.
Благодаря техническим качествам ПП трубы могут использоваться как в устройстве новых сетей водоснабжения, так и в подключении новых веток к существующим металлическим контурам
Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.
Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.
Трубы из полипропилена – отличная альтернатива традиционным стальным деталям. Они не подвержены коррозии, устойчивы к агрессивным средам, экологичны, надежны и долговечны
Особенности сортимента полипропиленовых труб
Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.
Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.
Галерея изображений Фото из Сооружение системы из полипропиленовых труб Подводка к водонагревательному оборудованию Сборка распределительной гребенки Стояки водоснабжения из практичного полипропилена Устройство фильтрующей воду системы Сантехническая развода из полипропилена в санузле Организация узла водопровода под кухонной мойкой Устки для установки измерительных приборов
Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы.
В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:
- РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
- РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
- PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
- PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.
Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.
Однослойные полипропиленовые трубы применяются в основном для транспортировки холодной воды
Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:
- PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей tº не более +20º С.
- PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать +60º С. Выпускается редко, к тому же ограниченными партиями.
- PN20. Трубы, обеспечивающие нормальную транспортировку жидкости tº +80ºС. По аналогии с предыдущим видом относится к числу универсальных.
- PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до +95ºС.
Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.
Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.
Многослойные армированные трубы могут выдерживать более высокие температуры и давление. Армирующий слой может быть из алюминия, как на рисунке, или стекловолокна
Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах. Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода.
Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.
Диаметры труб ПП необходимо учитывать при подборе соединительных деталей для сборки трубопровода. Собирается он посредством наразъемных соединений с применением фитингов и тройников (+)
Комплектующие для труб из полипропилена
Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.
Для труб из полипропилена выпускается большое количество комплектующих. При их покупке важно выбирать детали от того же производителя, что и трубы
Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.
Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у двух противоположных концов элемента разный.
Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.
Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.
Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.
Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.
Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.
Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки
Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.
Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.
Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.
Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.
Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам
Стартовый этап: с чего начать?
Прежде всего нужно составить грамотный проект будущей системы. Под этим понимается выполненный в масштабе схематический план трубопровода, на который нанесены все особенности конструкции и указаны потребители.
Для этого необходимо выполнить точные замеры, по которым впоследствии строится чертеж здания. После того, как он будет выполнен, выстраивается схема трубопровода.
Для разводки водопроводных труб можно выбрать один из двух вариантов: тройниковый или коллекторный
При создании проекта рассматриваются разные варианты расстановки сантехники, и выбирается оптимальный. Кроме того в процессе разработки схемы нужно учесть несколько факторов. Первый – тип разводки.
Она может быть тройниковой или коллекторной. В первом случае точки водоразбора подключаются последовательно, одна за другой. С одной стороны это хорошо, поскольку требуется минимальное количество труб и, следовательно, небольшие затраты.
Однако давление в приборах-потребителях воды будет разным. Чем дальше от начала трубопровода, тем ниже напор. Это крайне неудобно, а в случае большого количества точек водоразбора и неприемлемо.
Коллекторная разводка предполагает наличие особого распределительного узла, который разделяет потоки воды и направляет индивидуальную ветку к каждому потребителю.
Для коллекторной сборки трубопровода из ПП изделий можно использовать готовый распределительный узел или самостоятельно собрать коллектор, используя соединительные детали
В этом случае потерь давления в системе практически нет, все приборы работают с одинаковым напором воды. Главный недостаток коллекторной разводки – большой расход труб и, соответственно, более высокая стоимость всей конструкции.
Второй важный момент – способ монтажа трубопровода. Сделать это можно открытым или скрытым методом. Второй более эстетичный и предполагает укладку труб внутри стен или перегородок.
Открытый метод прокладки предполагает, что трубы закрепляются поверх стены. Закрытый – укладываются в штробы, выполненные в основании
Помимо этого специалисты рекомендуют при проектировании трубопровода по возможности максимально сокращать его длину. Количество сгибов и стыков должно быть минимальным. Это объясняется тем, что именно на этих участках наиболее вероятна угроза протечки.
Повороты трубы под прямым углом снижают напор в магистрали, это тоже необходимо учесть. По готовой схеме подсчитывается необходимое количество материалов для прокладки водопровода.
Технические характеристики и обещанные производителями 50 лет безупречной службы труб ПП позволяет прокладывать ветки водопровода скрытым способом
Как соединить полипропиленовые трубы?
Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.
Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.
После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.
Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.
Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов
Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.
Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.
Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.
После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.
В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.
Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.
Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой
Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.
Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.
Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.
Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.
Общие особенности монтажа
Начинающему сантехнику может показаться, что процесс монтажа трубопровода из полипропилена сложен, но это не так. Перед работой необходимо будет подготовить все необходимые материалы. Их вид и количество легко определяется по предварительно составленному проекту сооружения.
Если подобные работы выполняются впервые и опыт сварки еще очень мал, стоит купить все «с запасом» на случай возможной порчи.
Комплектующие и трубы необходимо приобретать с небольшим запасом, так как в процессе пайки можно легко испортить материал
Начинать укладку водопровода следует не от его начала, как это может показаться, а от точек водоразбора. Закрепление к приборам-потребителям воды производится при помощи подходящих по размеру переходников с резьбовым соединением.
Перед каждым сантехническим прибором настоятельно рекомендуется устанавливать шаровой запорный кран, который позволит при необходимости быстро отключать подачу воды.
От потребителя ветка уходит к коллектору или к следующей точке водоразбора. Это зависит от типа разводки. В любом случае труба укладывается так, чтобы ее можно было без проблем отремонтировать. Для этого ее закрепляют так, чтобы расстояние между стеной и деталью составляло не меньше 20 мм.
Крепежные клипсы размещают на расстоянии не более 1,5 м одна от другой, а так же на каждом угловом соединении и на поворотах.
Важно постараться свести к минимуму количество прохождений труб сквозь перегородки или стены. Каждый из таких проходов должен быть обустроен при помощи гильзы или стакана, внутрь которого укладываются трубы.
Если в системе присутствуют сливные краны, трубы должны быть уложены с небольшим уклоном в их сторону. Все обходы и углы выполняются только при помощи специальных фитингов.
Подключение к коллектору осуществляется только через запорную арматуру, чтобы можно было при необходимости легко отключить ветку
Когда ветка будет подтянута к коллектору, выполняется ее подключение. При этом нужно помнить, что перед соединением с выходом коллектора по возможности максимально близко к нему необходимо поставить запорную арматуру.
Каждая ветка водопровода соединяется со «своим» выходом коллектора. Это справедливо как для трубопровода с холодной, так и для магистрали с горячей водой.
Если количество выходов на коллекторной гребенке больше, чем это необходимо, лишнее можно отрезать. После этого на открытую деталь приваривается заглушка. В случае, когда выходов, наоборот, не хватает можно дополнительно приварить угольник-муфту.
Лучше всего, чтобы она уже была с переходом на нужный в работе диаметр. При желании можно сделать самодельный коллектор с нужным количеством выходов, сварив его из нескольких фитингов.
На последнем этапе монтажа пластикового водопровода подготовленные и подключенные к коллекторам ветки собираются в единую систему. Рассмотрим типичный вариант такой конструкции. Ее начало приходится на участок врезки в централизованную магистраль.
Если речь идет об автономной системе, то ее началом будет считаться место подключения к скважине, колодцу или другому источнику воды. В первом случае сразу после участка врезки устанавливаются водяные счетчики.
Если водопровод подводится к частному дому, то какая-то его часть будет прокладываться по улице. Это так называемый внешний участок магистрали.
В местностях с холодным климатом внешний водопровод укладывается в траншею, глубина которой превышает уровень промерзания почвы. При этом еще желательно утеплить магистраль, чтобы вода в ней не замерзла в самые сильные холода.
Счетчики воды обязательно устанавливаются на водопроводе, подключенном к централизованной магистрали. С их помощью ведется учет потребления воды
Система подводится к дому, выполняется ее ввод в здание, а дальше проводится монтаж внутреннего пластикового водопровода. На участке ввода трубы в дом или в квартиру обязательно устанавливается фильтр грубой очистки.
Его будет вполне достаточно, чтобы избавиться от самых крупных частиц загрязнений, присутствующих в воде. Далее перед каждым бытовым и сантехническим прибором желательно установить еще фильтры.
На кухне обычно устанавливается очистное оборудование подходящего для конкретных условий типа для получения питьевой воды. Если планируется организация подогрева воды, то после фильтра грубой очистки следует поставить тройник. Он будет разделять поступающий поток воды на две ветки. Первая будет холодной, вторая – горячей.
Трубу с холодной водой сразу же после тройника нужно соединить с соответствующим коллектором. Он в свою очередь соединяется с разводкой, идущей по зданию. Ответвление, по которому будет двигаться горячая вода, сначала подключается к нагревательному прибору. Сделать это нужно точно по инструкции.
Далее монтируется коллектор для горячей воды. Все остальное – аналогично «холодному» трубопроводу.
Галерея изображений Фото из Варианты цвета труб из полипропилена Сварка ПП труб с помощью утюга Уплотнение резьбового соединения Защита от попадания пыли при прокладке Угловые соединения трубопровода Крепление клипсами по открытой схеме Разметка устройства водопровода на стене Утепление линий ГВС и ХВС
Типичные ошибки и как их избежать
Ошибки в работе вполне возможны. Чтобы предотвратить неприятную ситуацию стоит узнать, какими бывают самые распространенные ошибки, чтобы постараться их не допустить. Все ответвления трубопроводов вблизи точек водоразбора должны заканчиваться муфтами с наружной резьбой, которая используется для подключения сантехники. Это справедливо для всех устройств, кроме смесителя для ванной.
Здесь потребуются фитинги с внутренней резьбой. Об этом часто забывают, и приходится или покупать новые муфты или ставить футорки. Много ошибок связано с пайкой труб.
Если в процессе совмещения труба введена в фитинг не до упора, то между его внутренней частью и торцом детали останется небольшой промежуток. Он представляет собой участок с меньшей толщиной стенки и большим внутренним диаметром, чем собственно труба.
По этой причине на этом участке эксплуатационное давление будет ниже, чем в остальной системе. Еще одна проблема может возникнуть при чрезмерном усилии, которое прикладывается при соединении двух деталей.
В этом случае бурт, образующийся в процессе сжатия, будет слишком высоким. Он станет препятствием на пути движения воды по трубопроводу. Аналогичный эффект дает и перегрев элементов.
От качества пайки полипропиленовых труб зависят эксплуатационные характеристики нового водопровода. Недогрева или перегрева деталей быть не должно
Внутреннее сечение деталей уменьшается, причем внешне это совершенно незаметно. Опасен и недостаточный разогрев элементов.
Соединение будет выглядеть абсолютно нормальным, но при этом оно будет крайне ненадежно и достаточно быстро даст течь. Чтобы это предотвратить, важно всегда обращать внимание на температуру паяльника и снимать разогретые детали только тогда, когда погаснет контрольная лампочка.
Какие основные правила монтажа стояков из полипропиленовых труб?
Чуть сложно понять что Вы имеете в виду под «правилами», но я постараюсь.
1) Горячая полипропиленовая труба, отличается от холодной, на горячий стояк устанавливаем армированную полипропиленовую трубу, на холодную любую, почему любую?
Потому что иногда у соседей по дому не правильно подсоединены бойлер, или колонка , часто горячая вода, из горячего стояка попадает в холодный стояк, некоторые люди на оба стояка ставят армированную трубу (дороже, но спят спокойно).
2) Не меняйте диаметр полипропиленовой трубы, придерживайтесь диаметра трубы стояков в доме (другими словами, в доме сороковка, покупайте полипропилен сороковку).
3) На горячий стояк старайтесь установить не «американку», а ПРХушку «мама» (тепловое расширение и всё такое).
4) Помните что плохой прогрев трубы паяльником, так же плох как и перегрев. Если Вы начинающий сантехник, выпишите себе время прогрева (есть таблица) и постоянно заглядывайте в записи, очень быстро придёт опыт, запись можно уничтожить.
6) Нарезая резьбу под «американку», или ПРХушку, придерживайте стояковую трубу газовым ключом, это что бы не порвать трубу в перекрытии.
Вся наша работа сплошной нюанс и хитрость, мало конкретики в вопросе.
Могу конечно пару «тайн» раскрыть, к примеру если кран в подвале плохо держит , а Вам надо пилить стояк, или паять трубу, то спуститесь этажом ниже и попросите соседей открыть смеситель, таким образом собьёте давление.
Вторая «тайна», если вода подсачивается, а паять надо, засуньте в трубу туалетную бумагу и быстро паяйте стык, бумага растворится, пайка будет качественной.
Преимущества полипропиленовых труб
Полипропилен представляет собой термопластичный полимер, получаемый из производных этилена. На сегодняшний день этот материал является вторым по распространенности пластиком в мире, уступая только полиэтилену. И трубы, изготовленные из полипропилена, с каждым годом все больше вытесняют устаревшие аналоги из стали. Во многом это обусловлено повышенной долговечностью и стойкостью к воздействиям агрессивных сред. Там, где стальные трубы сравнительно быстро придут в негодность, полипропиленовые способны прослужить до 50 и более лет. Но, помимо этого, есть и другие достоинства.
- Внутренняя поверхность качественных полипропиленовых труб на стадии производства проходит специальную обработку, которая в ходе их эксплуатации снижает скорость формирования твердых отложений на стенках. Таким образом, полипропиленовые трубы засоряются гораздо медленнее, чем их аналоги из стали.
Схема устройства полипропиленовой трубы
- Низкая теплопроводность полипропилена – на поверхности не выступает конденсат, который может испортить внешний вид отделки стены и пола рядом с трубой либо привести к повышенной влажности и появлению плесени в помещении.
- Легкий вес – перевозка, погрузка, разгрузка и ручная переноска труб из полипропилена не является ни для кого проблемой.
- Высокая доступность и большой выбор комплектующих – в любом сантехническом магазине вы без проблем сможете найти и приобрести различные фитинги, краны и прочие детали, необходимые для монтажа сетей из полипропиленовых труб.
Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)
- Низкая цена – обустройство качественного водопровода из полипропилена не требует больших затрат.
- Универсальность – существует множество марок труб из полипропилена, различающихся по своим характеристикам. Потому можно прокладывать не только линии холодного водоснабжения, но и магистрали ГВС и отопления. Главное – подобрать качественную трубу соответствующей марки.
- Простота монтажа – совокупность преимуществ, изложенных выше, делает полипропиленовые трубы материалом, с которым без проблем смогут работать даже те, кто не имеет большого опыта в сантехнике. Потому сделать водопровод из них можно своими руками.
У полипропиленовых труб много преимуществ
Важно! Помимо достоинств, следует помнить и о недостатках. Он у полипропиленовых труб состоит в том, что их разновидности без армирования не лучшим образом приспособлены для систем отопления, так как полимер при контакте с водой, разогретой до температуры +90°С, размягчается.
Трубы из полипропилена – разновидности и маркировка
Возможно, Вас заинтересует информация-водопроводные трубы
В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.
Маркировка на трубах из полипропилена
Возможно, Вас заинтересует информация-прибор для пайки полипропиленовых труб
Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.
- PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
- PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
- PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).
PPR-трубы
Важно! Также стоит отдельно отметить PPs-полипропилен, который является трудновоспламеняемой разновидностью. Он так же, как и PPR, неплохо проявляется себя в виде основы линий ГВС и отопления.
В некоторых случаях для повышения эксплуатационных характеристик и устойчивости к высоким температурам полипропиленовые трубы получают армирование. С его разновидностями вы можете ознакомиться при помощи изображений, приведенных ниже. Какое должно быть давление воды в водопроводе в квартире норматив, Вы можете узнать в нашей статье.
Армированные полипропиленовые трубы
Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi
Трубы, армированные стекловолокном, для отопления
Полипропиленовые трубы со стекловолоконным армированием
Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.
Возможно, Вас заинтересует информация-труба для насосной станции
Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.
Буквенно-цифровой код | Обозначение |
---|---|
Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили. | |
Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой. | |
Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения. | |
Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения. |
Важно! Нередко к буквенно-цифровому коду делают простые и понятные всем пояснения, для каких именно инженерных коммуникаций в доме подходит конкретная марка полипропиленовых труб.
ПП изделия подходят для устройства отопительных систем
Возможно, Вас заинтересует информация-паяльник для полипропиленовых труб своими руками
Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок. При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов.
- Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
- Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
- Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
- Давление и температура воды в магистрали.
В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.
Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25
Закрытый и открытый монтаж водопровода из полипропилена
Обустройство водопровода из полипропилена своими руками начинается с составления первичной схемы – возьмите листок бумаги и ручку либо воспользуйтесь 3D-редактором и составьте план. Сначала укажите и разместите все устройства, которые являются потребителями воды – краны, ванну, душ, стиральную машину и т. д. Затем разместите на схеме источники горячей и холодной воды – это могут быть как стояки, так и отопительный котел частного дома. Завершите составление плана подведением к потребителям линий горячего и холодного водоснабжения от их источников.
Возможно, Вас заинтересует информация о том, что такое кран полипропиленовый и как его установить.
Закрытый монтаж трубопроводов
После следует решить, каким способом будут прокладываться трубы из полипропилена. Существует два способа, как это сделать — закрытый и открытый монтаж. Первый подразумевает, что все линии водопровода будут «спрятаны» за внешней отделкой помещения. Для этого стены в доме или квартире следует проштробить, а в полученные каналы уложить полипропиленовые трубы. Достоинства у схемы закрытого монтажа следующие.
- Привлекательный внешний вид – линии водопровода скрыты от глаз и не портят красоту комнат, в которых проложены.
- Экономия полезной площади жилья – трубы проложены в стенах и не отнимают у вас столь ценные квадратные метры.
- Расставлять мебель и другие объекты при закрытом монтаже водопровода можно без каких-либо опасений.
Водопровод из полипропиленовых труб
Но при этом закрытый монтаж водопровода из полипропилена сопряжен со многими трудностями и проблемами.
- Необходимость выполнять штробирование – работу сложную, трудоемкую и не самую приятную.
- В каналы допускается устанавливать только те трубы, которые обладают малым коэффициентом линейного теплового расширения.
- Далеко не все стены подходят для штробирования – некоторые слишком тонкие и непрочные, вследствие этого выполнять подобные работы с ними нежелательно.
- Количество фитингов и различных соединений при закрытом монтаже водопровода должно быть минимально – для ремонта потребуется снимать внешнюю отделку стен.
- Выполнять профилактический осмотр водопровода, смонтированного закрытым способом, практически невозможно.
Выбирать подобную схему монтажа следует только в том случае, если вы готовы к тяжелой работе и точно уверены, что трубы не протекут. В противном случае имеет смысл отдать предпочтение открытому монтажу – когда все коммуникации проложены поверх отделки. Это смотрится не так красиво, но зато подобная схема более надежна – любую неполадку и протечку можно устранить в кратчайшие сроки и с минимальным приложением сил. Кроме того, водопровод, смонтированный открытым способом, можно без каких-либо проблем модернизировать, добавить к нему новые линии или просто заменить.
Открытый монтаж трубопровода
Интересно! Промежуточной схемой между открытым и закрытым монтажом является прокладка водопровода из полипропилена в фальшкоробах из гипсокартона.
Короб для труб своими руками
Последовательная и параллельная разводка водопровода из полипропилена
В ходе создания предварительной схемы водопровода из полипропилена хозяину квартиры или частного дома следует определиться, каким образом будут разводиться трубы холодного и горячего водоснабжения от стояка или нагревательного котла. Как и в предыдущем случае, существуют два способа – последовательный и параллельный.
Возможно, Вас заинтересует информация-кран шаровый латунный
Последовательная разводка, также известная как тройниковая, отличается простотой и экономией материала. Она устроена следующим образом – от источника до самого последнего потребителя воды прокладывается линия. На всем ее протяжении врезаются тройники. Через них к общим трубам ХВС и ГВС подключаются потребители воды. Но за простотой последовательной схемы скрывается один значительный недостаток – при одновременной работе нескольких приборов напор будет существенно падать. Для небольших городских квартир это не так критично, но для большого загородного коттеджа проблема может быть весьма значимой.
Последовательная разводка труб
Интересно! Иногда озвучивается еще один недостаток последовательной разводки водопровода – необходимость полностью перекрывать линии ХВС и ГВС для ремонта/замены того или иного прибора. Но эта проблема решается крайне просто: между ответвлением от общей трубы и потребителем воды врезается шаровой кран. В таком случае для ремонтных работ нет необходимости перекрывать водопровод полностью.
Параллельная разводка водопровода из полипропилена устроена более сложно – сразу после стояка или котла монтируется коллектор, а уже от него отходят отдельные линии ХВС и ГВС к каждой раковине, душу и прочим потребителям. Все трубы, идущие к ним, снабжаются вентилями, перекрываемыми для технического обслуживания, ремонта или замены прибора. Параллельная разводка водопровода предотвращает перепады напора и температуры воды на каждом отдельном потребителе при изменении числа одновременно включенных приборов. Но при этом такая схема требует большего количества труб. Кроме того, она занимает много места и, по возможности, параллельную разводку следует выполнять закрытым способом.
Параллельная разводка водопровода
Схемы подключения водозаборной арматуры
Демонтаж старого водопровода
Начинать прокладку водопровода из полипропилена своими руками необходимо с демонтажа старых труб, если они имеются, естественно.
Возможно, Вас заинтересует информация-паяльник для полипропилена
Шаг 1. Напишите в управляющую компанию или ТСЖ заявление на перекрытие стояка. В назначенный день сантехник должен прийти и закрыть подачу воды. Не забудьте предупредить соседей о планируемых работах.
Шаг 2. Отсоедините водопровод в квартире от общего стояка. Если трубы были проложены давно и все соединения «прикипели» друг к другу – срежьте их пилой-болгаркой.
Демонтаж водопровода
Шаг 3. Если планируется замена стояка, то срежьте старый таким образом, чтобы из пола и потолка выходили отрезки трубы длиной примерно 0,5 м. Затем прочистите их при помощи специального троса. Далее нарежьте резьбу и смонтируйте новый стояк из полипропилена. На отводе в квартиру установите запорную арматуру.
Шаг 4. Отключите от линий ХВС и ГВС в квартире все потребители – раковины, ванну, унитаз, стиральную машину и т. д.
Шаг 5. Демонтируйте клипсы или другие крепежи, использовавшиеся в ходе монтажа старого водопровода.
Демонтаж старого водопровода
Шаг 6. Срежьте болгаркой или просто снимите с креплений старые трубы. При этом соблюдайте осторожность – в трубах еще может оставаться вода. Кроме того, постарайтесь в процессе демонтажа не повредить хрупкую сантехнику.
Возможно, Вас заинтересует информация-температура пайки полипропиленовых труб таблица
Монтаж водопровода из полипропиленовых труб
Теперь, когда старые трубы сняты, можно приступить к установке новых изделий. Для начала проверьте схему водопровода, нарисованную ранее. Сопоставьте ее с той системой, которую вы только что демонтировали. При необходимости внесите в план изменения. После этого схему необходимо перенести на стены – возьмите маркер и прочертите линии там, где будут прокладываться трубы. Также отметьте места расположения тройников и запорной арматуры.
Разметка труб и фитингов водопровода из полипропилена
Важно! Для тройников, колен и прочих фитингов выбирайте такие места, чтобы в них в процессе монтажа можно было без проблем организовать пайку полипропиленовых труб.
Дальнейшие работы выглядят следующим образом. Как установить расширительный бак для водоснабжения, Вы можете прочитать в нашей статье.
Шаг 1. По возможности установите на линиях ХВС и ГВС фильтры – качество водопроводной воды оставляет желать лучшего, а наличие подобных изделий пойдет только на пользу и увеличит срок службы вашей сантехники и подведенных к ней полипропиленовых труб.
Шаг 2. Смонтируйте счетчики горячей и холодной воды. Желательно, чтобы эту работу выполнял специалист, имеющий соответствующие допуски и разрешения. После монтажа счетчики должны пройти приемку и опломбировку – для этого потребуется пригласить человека из управляющей компании или ТСЖ.
Установка счетчиков воды
Шаг 3. При параллельной разводке водопровода из полипропилена своими руками произведите установку коллектора.
Шаг 4. Установите клипсы, на которые будут крепиться полипропиленовые трубы. Если планируется закрытый монтаж, то предварительно проштробите в стенах каналы перфоратором.
Установка клипс
Шаг 5. При помощи пайки соберите основные линии ХВС и ГВС с тройниками, прочими фитингами и комплектующими. О том, как производится соединение изделий из полипропилена, вы можете в следующем разделе данной статьи.
Сборка основных линий
Монтаж трубопровода из полипропилена
Процесс монтажа водопровода
Совет! Выполняя резку трубы для определенного участка водопровода, учитывайте не только длину линии, но и ту часть изделия, которая будет вставлена в фитинг в процессе пайки. В среднем, на каждый из них уходит около до 15 мм полипропиленовой трубы.
Шаг 6. Далее установите подводящие трубы и запорную арматуру к каждому потребителю холодной и горячей воды.
Установка подводящих труб и арматуры
Шаг 7. Подключите водопровод из полипропилена к одной из раковин и проверьте работоспособность всей системы.
Шаг 8. Если в ходе проверки были выявлены какие-то неполадки – устраните их. Затем подключите к водопроводу все необходимые приборы и сантехнику.
Шаг 9. Выполните уборку строительного мусора, образовавшегося в ходе работ.
Шаг 10. При желании закройте линии водопровода декоративными коробами из пластика или гипсокартона.
Короб из гипсокартона в ванной комнате
Монтаж линий водопровода – основные рекомендации
При прокладке водопровода из полипропилена своими руками учитывайте рекомендации, приведенные в этом списке.
- При работе с резьбой на стояках обязательно используйте ФУМ-ленту, сантехническую нить или лен для герметизации соединения.
- Водопровод монтируйте только после прокладки канализационных труб.
- Прокладывайте трубы с холодной водой над линией ГВС, не наоборот – это предотвратит появление конденсата.
- Заранее делайте пометки на трубах для соединения с фитингами – непосредственно в процессе пайки на это и на выдерживание точных размеров «на глазок» не будет времени.
- Трубы и горячего, и холодного водоснабжения по возможности следует прокладывать строго вертикально и горизонтально. Проверяйте это с помощью уровня.
- Соединения полипропиленовых труб с тройниками, коленами и прочими фитингам следует выполнять под прямым углом – перекос впоследствии может не лучшим образом сказаться на герметичности и долговечности данного участка водопровода.
- Для пайки водопровода из полипропилена в труднодоступных местах имеет смысл разбивать линии на небольшие участки, соединяемые друг с другом при помощи муфт.
- Заранее подготовьте себе удобное и достаточно просторное рабочее место для пайки полипропиленовых труб. Аппарат для подобной работы сам по себе стоит довольно дорого, потому целесообразно не покупать его, а взять напрокат.
Видео — Секреты монтажа полипропиленовых труб
Пайка полипропиленовых труб
Одной из самых важных и сложных операций, связанных с обустройством водопровода из полипропилена своими руками, является пайка труб. Она может выполняться как на столе, так и непосредственно по месту монтажа. В первом случае собираются сложные участки с множеством поворотов. Впоследствии они устанавливаются на клипсы, прикрученные к стене. Пайка полипропиленовых труб по месту нужна для того, чтобы соединить все эти участки в единую систему подачи холодной и горячей воды.
Паяльник для полипропиленовых труб с плоским нагревательным элементом
Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом
Для выполнения этой работы вам понадобится специальный инструмент. Он представляет собой паяльник, на который устанавливаются насадки под диаметр полипропиленовой трубы и фитинга. Нагревательный элемент такого инструмента может быть плоским или цилиндрическим. Последний будет особенно удобен для пайки полипропиленовых труб и фитингов по месту монтажа. Теперь представим сам процесс в виде пошаговой инструкции. Как рассчитать насосную станцию, вы можете прочитать в нашей статье.
Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.
Трубу нужно состыковать с фитингом
Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.
Резка трубы
Шаг 3. Зачистите торец полипропиленовой трубы.
Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.
Обезжиривание конца трубы
Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.
Отмечается глубина входа в фитинг
Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.
Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.
Включение паяльника
Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.
Фиксация трубы и фитинга
То же, но вблизи
Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.
Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.
Труба помещается в фитинг
Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра
Разрез, показывающий пример качественной пайки полипропиленовых труб
После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.
Водопровод из полипропилена своими руками
У полипропиленовых труб много преимуществ
Маркировка на трубах из полипропилена
PPR-трубы
Армированные полипропиленовые трубы
Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi
Трубы, армированные стекловолокном, для отопления
SONY DSC
Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25
Закрытый монтаж трубопроводов
Открытый монтаж трубопровода
Короб для труб своими руками
Последовательная разводка труб
Параллельная разводка водопровода
Схемы подключения водозаборной арматуры
Демонтаж старого водопровода
Разметка труб и фитингов водопровода из полипропилена
Установка клипс
Сборка основных линий
Монтаж трубопровода из полипропилена
Процесс монтажа водопровода
Установка подводящих труб и арматуры
Паяльник для полипропиленовых труб с плоским нагревательным элементом
Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом
Трубу нужно состыковать с фитингом
Резка трубы
Обезжиривание конца трубы
Отмечается глубина входа в фитинг
Включение паяльника
Фиксация трубы и фитинга
То же, но вблизи
Труба помещается в фитинг
Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра
Разрез, показывающий пример качественной пайки полипропиленовых труб
Схема устройства полипропиленовой трубы
Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)
ПП изделия подходят для устройства отопительных систем
Водопровод из полипропиленовых труб
Демонтаж водопровода
Короб из гипсокартона в ванной комнате
Установка счетчиков воды
